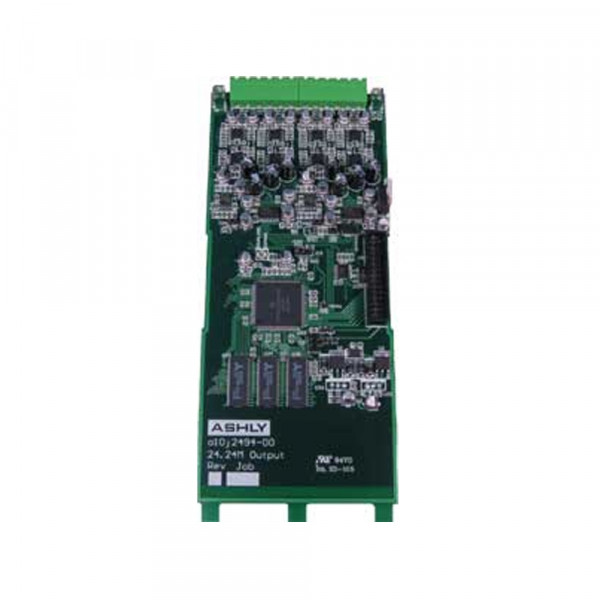

Ashly ne24.24M 4-Kanal-Ausgangsmodul

4-Kanal-Ausgangsmodul zur Erweiterung der Ashly ne24.24M DSP-Matrix um vier zusätzliche analoge Ausgangskanäle. Das Ashly ne24.24M 4-Kanal-Ausgangsmodul wird in einen freien Erweiterungsslot eingesetzt und stellt zusätzliche Ausgänge mit eigener DSP-Verarbeitung bereit. Die Erweiterungskarte eignet sich für Installationen, in denen weitere Verstärkerkanäle, Lautsprecherzonen, Delay-Lines, Subwooferwege, Recorder, Signalverteiler oder externe Audiokomponenten aus der ne24.24M Matrix versorgt werden sollen. Jeder Ausgang kann individuell aus der Matrix gespeist und separat bearbeitet werden. Die Audioausgänge sind als servo-symmetrische Euroblock-Anschlüsse ausgeführt. Sie können symmetrisch oder unsymmetrisch beschaltet werden und liefern einen maximalen Ausgangspegel von +20 dBu. Dadurch lässt sich das Modul flexibel mit professionellen Verstärkern, Aktivlautsprechern, DSP-Systemen und weiteren Geräten verbinden. Die integrierte Ausgangsverarbeitung umfasst Crosspoint-Mixer, Hochpass- und Tiefpassfilter, Delay, 15 EQ-Filter, Gain, Remote Level Control und Limiter. So können zusätzliche Ausgangszonen direkt im Matrixprozessor entzerrt, verzögert, begrenzt und an Lautsprecher oder Raumakustik angepasst werden. Der Crosspoint-Mixer ermöglicht das Routing beliebiger Eingänge auf beliebige Ausgänge mit separater Pegelsteuerung. Dadurch lassen sich unterschiedliche Zonenmischungen, Prioritäten und Ausgangswege realisieren, ohne die Eingangskonfiguration zu verändern. Die ne24.24M erkennt installierte Erweiterungsmodule automatisch und aktualisiert die Konfiguration in der Protea-ne-Software. Dadurch können bestehende Systeme nachträglich um zusätzliche Ausgänge erweitert werden, ohne das Gerät neu zu programmieren.

Typische Einsatzbereiche sind Mehrzonen-Beschallung, Konferenztechnik, Schulen, Hotels, Restaurants, Theater, Gebetsstätten, Veranstaltungsräume und professionelle Festinstallationen. Das Ausgangsmodul eignet sich besonders für Projekte, bei denen zusätzliche Lautsprecherzonen oder Verstärkerkanäle aus einer bestehenden Ashly ne24.24M Matrix angesteuert werden sollen.

Features

• 4-Kanal-Ausgangsmodul für Ashly ne24.24M
• Erweitert die Matrix um vier zusätzliche analoge Ausgänge
• Servo-symmetrische Ausgangsstufe
• Euroblock-Anschlüsse
• Symmetrische oder unsymmetrische Beschaltung möglich
• Maximaler Ausgangspegel von +20 dBu
• Eigene DSP-Verarbeitung pro Erweiterungskarte
• Crosspoint-Mixer
• Flexible Routings von Eingängen auf Ausgänge
• Hochpass- und Tiefpassfilter
• Bessel-, Butterworth- und Linkwitz-Riley-Filter
• Filtersteilheiten mit 12, 18, 24 und 48 dB/Oktave
• Delay
• 15 EQ-Filter pro Ausgang
• Gain und Polaritätsumschaltung
• Remote Level Control
• Limiter
• Automatische Erkennung durch die ne24.24M
• Konfiguration über Protea-ne-Software
• Geeignet für zusätzliche Zonen, Verstärkerkanäle, Delay-Lines und Lautsprecherwege

Technische Daten

• Produkttyp: Ausgangs-Erweiterungsmodul
• Kompatibilität: Ashly Protea ne24.24M
• Audiokanäle: 4 Ausgänge
• Ausgangstyp: aktiv servo-symmetrisch
• Anschlüsse: Euroblock
• Beschaltung: symmetrisch oder unsymmetrisch
• Maximaler Ausgangspegel: +20 dBu
• Output Gain Range: -50 dB bis +12 dB, mit Polaritätsumschaltung
• D/A-Wandlung: 24 Bit
• Sample Rate: 48 kHz
• DSP-Funktionen Ausgang: Crosspoint-Mixer, HPF, LPF, Delay, EQ, Gain, Remote Level Control und Limiter
• EQ-Filter: 15 pro Ausgang
• Hochpassfilter: Linkwitz-Riley, Bessel oder Butterworth
• Tiefpassfilter: Linkwitz-Riley, Bessel oder Butterworth
• Filtersteilheiten: 12, 18, 24 und 48 dB/Oktave
• Delay: bis zu 682,5 ms
• Delay-Inkrement: 20 µs
• Crosspoint-Mixer Gain: -∞, -50 dB bis +12 dB, mit Mute
• Kompressor/Limiter Threshold: -20 dBu bis +20 dBu
• Installation: freier Erweiterungsslot der ne24.24M
• Modulerkennung: automatisch über ne24.24M und Protea-ne-Software

Lieferumfang

• 1 x Ashly ne24.24M 4-Kanal-Ausgangsmodul
