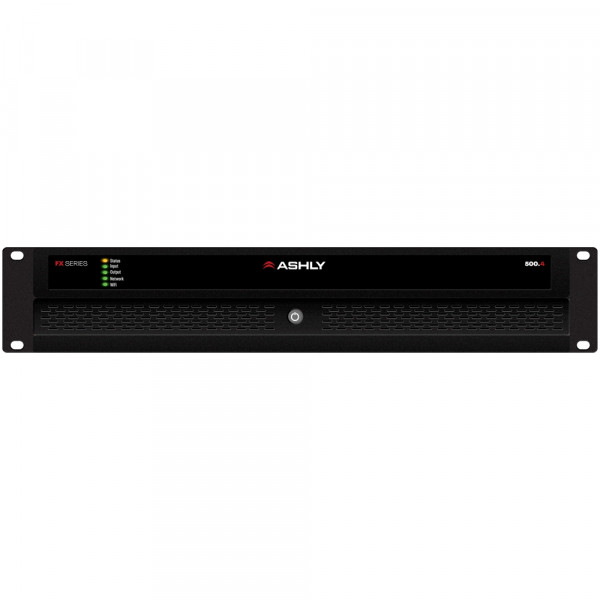

Ashly FX500.4 4-Kanal-DSP-Leistungsverstärker

Professioneller 4-Kanal-DSP-Leistungsverstärker mit 4 x 500 W, 2-Ohm-Betrieb und zwei 1.000-W-Ausgängen für Low-Z-, 70-V- und 100-V-Lautsprechersysteme. Der Ashly FX500.4 kombiniert vier leistungsstarke Class-D-Endstufenkanäle mit umfangreicher Signalverarbeitung, vier konfigurierbaren Audiozonen und einer browserbasierten Bedienoberfläche. Im Low-Z-Betrieb liefert der Verstärker 4 x 500 W an 2 oder 4 Ohm sowie 4 x 250 W an 8 Ohm. Jeweils zwei benachbarte Kanäle können gebrückt werden, sodass 2 x 1.000 W an 4 oder 8 Ohm zur Verfügung stehen. Im Hi-Z-Betrieb versorgt der FX500.4 zwei 70-V- oder 100-V-Lautsprecherlinien mit jeweils bis zu 1.000 W. Zusätzlich unterstützt das Gerät 25-V-Systeme mit 4 x 320 W. Vier analoge Eingänge stehen jeweils als symmetrische Mic-/Line-Eingänge über Euroblock und als unsymmetrische Cinch-Eingänge zur Verfügung. Ein digitaler Stereo-S/PDIF-Eingang und -Ausgang ergänzt die analogen Schnittstellen. Die Eingangssignale können gemischt, auf vier unabhängig konfigurierbare DSP-Zonen verteilt und flexibel auf die vier Verstärkerausgänge geroutet werden. Die integrierte DSP-Engine bietet umfangreiche Funktionen zur Bearbeitung von Eingängen, Zonen, Ausgängen und Lautsprechern. Dazu gehören parametrische Equalizer, Hoch- und Tiefpassfilter, Frequenzweichen, Kompressoren, Prioritäts-Ducking, Signalverzögerung, FIR-Filter sowie Clip-, Peak- und RMS-Limiter. Individuelle Lautsprecher-Presets lassen sich erstellen, speichern, importieren und für jeden Ausgang separat laden. Die Konfiguration erfolgt über eine intuitive Web-GUI, die direkt vom Verstärker bereitgestellt wird. Eine zusätzliche Softwareinstallation ist nicht erforderlich. Der Zugriff ist über Computer, Tablet oder Smartphone möglich und erfolgt wahlweise über den integrierten WLAN-Access-Point, den WLAN-Client-Modus oder den Ethernet-Anschluss. Über die konfigurierbare GPIO-Schnittstelle lassen sich externe Lautstärkeregler, Mute-Funktionen, Standby-Schaltungen und Trigger integrieren. Der FX500.4 ist außerdem mit dem optionalen Ashly FXC Remote Wandcontroller sowie den passiven Fernbedienungen WR-1 und WR-1.1 kompatibel. Ein konfigurierbares Energiemanagement mit automatischem Standby reduziert den Stromverbrauch bei längeren Signalpausen.

Typische Einsatzbereiche sind Konferenzräume, Auditorien, Veranstaltungssäle, Gebetsstätten, Schulen, Hotels, Restaurants, Bars, Fitnessstudios und Verkaufsflächen. Darüber hinaus eignet sich der FX500.4 für Mehrzonen-Beschallung, Hintergrundmusik, Sprachbeschallung, Sound Masking und professionelle Installationen mit niederohmigen oder 70-/100-V-Lautsprechersystemen.

Features

• Professioneller 4-Kanal-Class-D-Leistungsverstärker mit integriertem DSP
• 4 x 500 W Ausgangsleistung an 2 oder 4 Ohm
• 4 x 250 W Ausgangsleistung an 8 Ohm
• 2 x 1.000 W im gebrückten Low-Z-Betrieb
• 2 x 1.000 W im 70-V- oder 100-V-Betrieb
• 4 x 320 W für 25-V-Lautsprechersysteme
• Vier symmetrische Mic-/Line-Eingänge über Euroblock
• Vier unsymmetrische Analogeingänge über Cinch
• Digitaler Stereo-S/PDIF-Eingang und -Ausgang
• Integrierte 4-x-4-DSP-Architektur mit vier Zonen
• Flexible Mischung, Quellenwahl und Signalverteilung
• Stereo- und Mono-Konfiguration für Eingänge, Zonen und Ausgänge
• Prioritäts- und Ducking-Funktionen für Durchsagen und Warnsignale
• Einstellbare Eingangsempfindlichkeit für Mic, -10 dBV, +4 dBu und +14 dBu
• Parametrische Equalizer für Eingänge, Ausgänge und Lautsprecher-Presets
• Kompressoren, Frequenzweichen und Signalverzögerung
• FIR-Filter mit bis zu 512 Taps
• Clip-, Peak- und RMS-Limiter
• Integrierter Sinus- und Rauschgenerator
• Individuell speicherbare und importierbare Lautsprecher-Presets
• Low-Z-, 25-V-, 70-V-, 100-V- und Brückenbetrieb
• Browserbasierte Bedienoberfläche ohne Softwareinstallation
• Integrierter WLAN-Access-Point und WLAN-Client-Modus
• Ethernet-Anschluss für kabelgebundene Netzwerke
• Bedienung über Computer, Tablet oder Smartphone
• Konfigurierbare GPIO-Schnittstelle für Lautstärke, Mute, Standby und Trigger
• Kompatibel mit Ashly FXC Remote, WR-1 und WR-1.1
• Automatisches und manuelles Energiemanagement
• Standby-Leistungsaufnahme unter 0,5 W
• Frontseitiger Netzschalter und Statusanzeigen
• Robustes 19-Zoll-Rackgehäuse mit 2 HE
• Geeignet für Konferenzräume, Auditorien, Gastronomie, Hotels, Schulen und professionelle Beschallungsanlagen

Technische Daten

• Verstärkertyp: 4-Kanal-Class-D-DSP-Leistungsverstärker
• Ausgangskanäle: 4 x Low-Z oder 2 x Hi-Z
• Ausgangsleistung an 2 Ohm: 4 x 500 W
• Ausgangsleistung an 4 Ohm: 4 x 500 W
• Ausgangsleistung an 4 Ohm gebrückt: 2 x 1.000 W
• Ausgangsleistung an 8 Ohm: 4 x 250 W
• Ausgangsleistung an 8 Ohm gebrückt: 2 x 1.000 W
• Ausgangsleistung an 25 V: 4 x 320 W
• Ausgangsleistung an 70 V: 2 x 1.000 W
• Ausgangsleistung an 100 V: 2 x 1.000 W
• Gesamtsystemleistung: 2.000 W
• Analoge Eingänge: 4 x symmetrisch Mic/Line, 3,5-mm-Euroblock
• Unsymmetrische Eingänge: 4 x Cinch
• Digitale Audioeingänge: 1 x Stereo-S/PDIF, Cinch
• Digitale Audioausgänge: 1 x Stereo-S/PDIF, Cinch
• Lautsprecherausgänge: Euroblock
• DSP-Konfiguration: 4 Eingänge, 4 Zonen und 4 Ausgänge
• Eingangsempfindlichkeit: Mic, -10 dBV, +4 dBu oder +14 dBu
• Eingangs-EQ: 5-Band
• Ausgangs-EQ: 10-Band
• Lautsprecher-EQ: 15-Band
• FIR-Filter: bis zu 512 Taps
• Ausgangs-Delay: bis zu 100 ms
• Lautsprecher-Alignment-Delay: bis zu 10 ms
• Netzwerkanschluss: 1 x RJ45 Ethernet
• WLAN: integrierter Access Point und Client-Modus
• Steuerung: browserbasierte Web-GUI
• GPIO: 8-Pin-Euroblock für Lautstärke, Mute, Standby und Trigger
• Frequenzgang: 20 Hz bis 20 kHz, +0/-0,5 dB
• Signal-Rausch-Abstand: größer als 108 dB, A-bewertet
• THD+N: kleiner als 0,05 %
• Ausgangsspannung: 65 Vp / 130 Vpp, unbelastet
• Ausgangsspannung gebrückt: 130 Vp / 260 Vpp, unbelastet
• Schutzschaltungen: Kurzschluss, Ausgangsgleichspannung, Unterspannung, Übertemperatur und Überlastung
• Kühlung: Lüfterkühlung
• Betriebsleistungsaufnahme: 378 W bei 1/8 Nennleistung und 2-Ohm-Last
• Standby-Leistungsaufnahme: kleiner als 0,5 W
• Netzteil: Universal-Schaltnetzteil mit Leistungsfaktorkorrektur
• Netzspannung: 100 bis 240 V AC, 50 bis 60 Hz
• Abmessungen (H x B x T): 88 x 440 x 321 mm
• Gewicht: 7,4 kg
• Bauform: 19 Zoll, 2 HE
• Optionale Fernbedienungen: Ashly FXC Remote, WR-1 und WR-1.1

Lieferumfang

• 1 x Ashly FX500.4
• 1 x Netzkabel
• Euroblock-Steckverbinder für die analogen Eingänge
• 1 x Euroblock-Steckverbinder für GPIO
• Euroblock-Steckverbinder für die Lautsprecherausgänge
• 2 x Rackwinkel
• 4 x selbstklebende Gummifüße
• 1 x Dokumentationspaket

Hinweis

• Fernbedienungen sind nicht im Lieferumfang enthalten und separat erhältlich.
