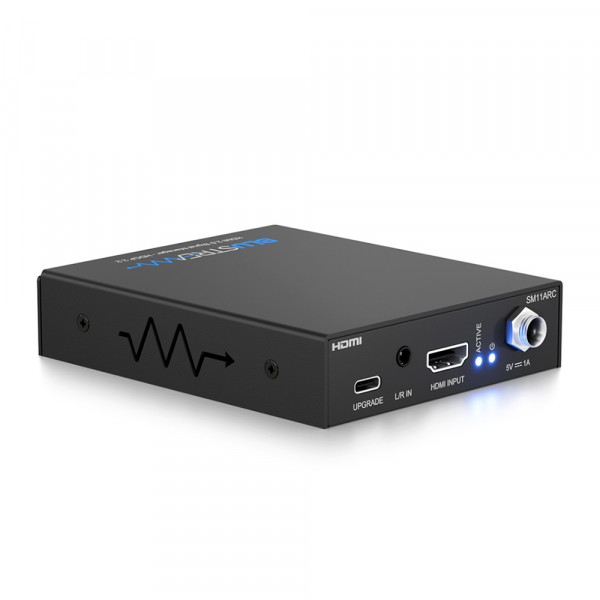

Blustream SM11ARC Audio (De-) Embedder, HMDI Signal Manager

Der SM11ARC ist ein leistungsstarker HDMI 2.0 Signal Manager für professionelle AV-Installationen und wurde speziell entwickelt, um typische HDMI-Probleme wie Kompatibilitätskonflikte, HDCP-Probleme, Handshake-Fehler, Clock-Stretching sowie EDID-Herausforderungen zuverlässig zu lösen - insbesondere bei anspruchsvollen 4K-UHD-Anwendungen. Das Gerät unterstützt vollständig die Standards HDMI 2.0 und HDCP 2.3 und ermöglicht die Übertragung von Videoauflösungen bis zu 4K UHD bei 60 Hz mit 4:4:4 Farbabtastung inklusive HDR. Dadurch gewährleistet der SM11ARC eine stabile und hochwertige Signalübertragung in professionellen Medien- und Präsentationsumgebungen. Als Weiterentwicklung des bewährten SM11 bietet der SM11ARC erweiterte Audiofunktionen für maximale Flexibilität bei der Signalverarbeitung. Audiosignale können in den HDMI-Ausgang eingebettet werden, wodurch sich das ursprüngliche HDMI-Audio bei Bedarf ersetzen lässt. Gleichzeitig ermöglicht das Gerät die Audioauskopplung (De-Embedding) aus dem HDMI-Signal über einen optischen S/PDIF-Ausgang oder einen analogen 3,5-mm-Klinkenausgang. Zusätzlich unterstützt der SM11ARC die Audio-Rückführung über HDMI ARC (Audio Return Channel). Audiosignale eines ARC-fähigen Displays können dabei über den optischen S/PDIF-Ausgang extrahiert und in bestehende Audio- oder Beschallungssysteme integriert werden. Es werden dabei Audiosignale mit bis zu 5.1 Kanälen unterstützt.

Features

• Behebt zuverlässig HDMI-Probleme wie EDID-Konflikte, HDCP-Fehler, Kompatibilitätsprobleme und Handshake-Störungen
• Unterstützung der vollständigen HDMI 2.0 Spezifikation mit 4K UHD bis 60 Hz (4:4:4)
• HDCP 2.3-kompatibel
• Unterstützt alle gängigen Videoauflösungen von VGA bis WUXGA sowie 480i bis 4K UHD @ 60 Hz
• Bitstream-Passthrough für Mehrkanal-Audioformate gemäß HDMI-Standard
• Unterstützung objektbasierter Audioformate wie Dolby Atmos® und DTS®
• Flexibel konfigurierbar als HDMI Audio-De-Embedder oder Audio-Embedder
• Gleichzeitige Audioauskopplung des HDMI-Signals auf: Analogen Stereo-Ausgang (L/R),Optischen Digitalausgang (S/PDIF)
• Analoger Audioeingang zur Einbettung von Stereo-Audio (2-Kanal) in das HDMI-Ausgangssignal
• Audioextraktion über HDMI ARC (Audio Return Channel) von ARC-fähigen Displays
• Ausgabe des ARC-Audiosignals über optischen S/PDIF-Ausgang
• Unterstützung von ARC-Audio bis 5.1 Kanäle
• Audioextraktion auch ohne angeschlossenes Display möglich - der SM11ARC fungiert als HDMI-Endpunkt
• Unterstützung für CEC-Passthrough (Consumer Electronics Control)*
• Optimiert für professionelle AV-, Digital-Signage- und Konferenzanwendungen

* CEC-Passthrough ist aktiv, wenn ARC-Passthrough aktiviert ist.

Typische Einsatzgebiete

• Behebung von HDMI-Kompatibilitätsproblemen in AV-Systemen
• Integration von Displays in professionelle Audiosysteme
• Audioextraktion aus Smart-TVs und Displays mit ARC
• Konferenz- und Besprechungsräume
• Schulungs- und Bildungseinrichtungen
• Digital-Signage-Installationen
• Kontroll- und Leitstände
• Heimkino- und High-End-AV-Systeme
• Broadcast- und Produktionsumgebungen

Spezifikationen

• Videoeingang: 1 × HDMI Typ A, 19-polig, Buchse
• Videoausgang: 1 × HDMI Typ A, 19-polig, Buchse, ARC-fähig
• Audioeingang: 1 × Analog Stereo (L/R), 3,5 mm Klinke
• Audioausgänge: 1 × Optischer Toslink (S/PDIF), 1 × Analog Stereo (L/R), 3,5 mm Klinke
• Stromversorgung: 5 V DC / 1 A
• Gehäuseabmessungen (B × H × T): 105 × 23 × 88 mm
• Abmessungen inkl. Anschlüsse (B × H × T): 114 × 23 × 87 mm
• Versandgewicht: 0,6 kg
• Betriebstemperatur: 0 °C bis +40 °C
• Lagertemperatur: -20 °C bis +60 °C

Lieferumfang

• 1 × SM11ARC HDMI 2.0 Signal Manager mit ARC Audio De-Embedder / Embedder
• 1 × 5 V / 1 A DC-Netzteil
• 1 × Montageset zur sicheren Installation
• 1 × Kurzanleitung (Quick Reference Card)
