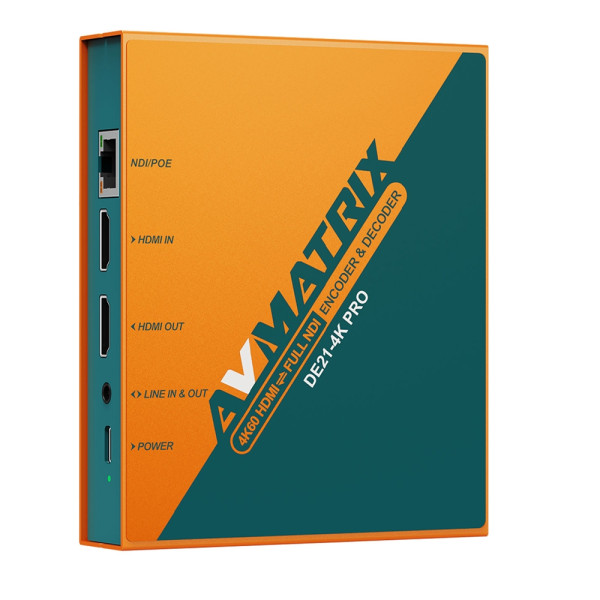

AVMatrix DE21-4K PRO 4K HDMI/NDI Encoder & Decoder

Bidirektionaler 4K60-Konverter für die Umwandlung von HDMI-Signalen in NDI sowie von NDI-Netzwerkstreams zurück in HDMI. Der AVMATRIX DE21-4K PRO kombiniert Encoder und Decoder in einem kompakten Gerät und eignet sich für professionelle Broadcast-, Streaming- und AV-over-IP-Anwendungen. Im Encoder-Betrieb wandelt der DE21-4K PRO ein HDMI-2.0-Signal mit Auflösungen bis 4K bei 60 Hz in einen NDI-Netzwerkstream um. Die Verarbeitung erfolgt mit YCbCr 4:2:2 bei 8 Bit und einer typischen Datenrate von 250 Mbit/s bei 4K60 beziehungsweise 125 Mbit/s bei 1080p60. Im Decoder-Betrieb empfängt das Gerät einen NDI-Stream aus dem Netzwerk und gibt diesen über HDMI aus. Damit kann derselbe Konverter sowohl auf der Quell- als auch auf der Displayseite eines NDI-basierten Systems eingesetzt werden. Der HDMI-Ausgang arbeitet im Encoder-Modus als lokaler Loop-Ausgang für das HDMI-Eingangssignal. Im Decoder-Modus dient er als Ausgang für das empfangene NDI-Signal. Dadurch lassen sich beispielsweise Kameras, Rechner und andere HDMI-Quellen in ein NDI-Netzwerk integrieren oder Netzwerkstreams direkt auf Monitoren, Projektoren, Recordern und Videomischern ausgeben. Neben dem über HDMI eingebetteten Audiosignal steht ein analoger 3,5-mm-Stereoanschluss für Audio-Embedding und -De-Embedding zur Verfügung. Die Audioquelle kann innerhalb der Gerätekonfiguration ausgewählt werden. Die Bedienung und Konfiguration erfolgt über eine browserbasierte Web-Oberfläche. Ein integriertes LCD zeigt wichtige Betriebs- und Statusinformationen direkt am Gerät an. Zusätzlich steht eine integrierte Tally-Anzeige für Live- und Broadcast-Workflows zur Verfügung. Die Stromversorgung kann entweder über den NDI/PoE-Netzwerkanschluss oder über USB-C mit 5 bis 18 V DC erfolgen. Dadurch lässt sich der DE21-4K PRO flexibel in Studios, mobilen Produktionssystemen und Festinstallationen einsetzen.

Typische Einsatzbereiche sind Live-Streaming, Broadcast-Studios, hybride Veranstaltungsproduktionen, Konferenztechnik, Bildungseinrichtungen, Kirchen, Sportproduktionen, Eventtechnik und professionelle AV-over-IP-Installationen.

Features

• Bidirektionaler HDMI/NDI-Konverter
• Encoder und Decoder in einem Gerät
• 4K60 HDMI- und NDI-Unterstützung
• Full-Bandwidth-NDI-Encoding und -Decoding
• YCbCr 4:2:2 8 Bit
• Bis zu 250 Mbit/s bei 4K60
• HDMI-2.0-Eingang
• HDMI-2.0-Ausgang
• HDMI-Loop-Out im Encoder-Betrieb
• NDI-zu-HDMI-Ausgabe im Decoder-Betrieb
• Analoges Audio-Embedding und -De-Embedding
• 3,5-mm-Stereo-Audioanschluss
• PoE-Stromversorgung
• USB-C-Stromversorgung mit 5 bis 18 V DC
• Browserbasierte Web-Konfiguration
• Integriertes LCD
• Tally-Anzeige
• Plug-and-Play-Betrieb
• Kompaktes Gehäuse
• Geeignet für Broadcast, Streaming und AV-over-IP

Technische Daten

• Produkttyp: HDMI/NDI Encoder & Decoder
• Betriebsarten: HDMI zu NDI Encoder oder NDI zu HDMI Decoder
• Videoeingang: 1 x HDMI 2.0
• Videoausgang: 1 x HDMI 2.0
• HDMI-Ausgang Encoder-Modus: Loop-Ausgang
• HDMI-Ausgang Decoder-Modus: NDI-Videoausgang
• Netzwerkanschluss: 1 x RJ45 NDI/PoE
• Analog-Audio: 1 x 3,5-mm-Stereo, Audio In/Out
• Maximale Videoauflösung: 4096 x 2160p60
• NDI-Encoding: 1 x NDI Stream
• NDI-Decoding: 1 x NDI Stream
• Farbauflösung NDI: YCbCr 4:2:2 8 Bit
• Typische Datenrate 4K60: 250 Mbit/s
• Typische Datenrate 1080p60: 125 Mbit/s
• Unterstützte 4K-Auflösungen: 4096 x 2160p und 3840 x 2160p
• Unterstützte 4K-Bildraten: 23,98 / 24 / 25 / 29,97 / 30 / 50 / 59,94 / 60 Hz
• Unterstützte 2K-Auflösung: 2560 x 1080
• Unterstützte Full-HD-Auflösungen: 1920 x 1080p und 1920 x 1080i
• Unterstützte HD-Auflösung: 1280 x 720p
• Audio: HDMI Embedded Audio oder analoges Stereo-Audio
• Konfiguration: Web-GUI
• Statusanzeige: LCD
• Tally: integriert
• Stromversorgung: PoE oder USB-C
• USB-C-Eingang: 5 bis 18 V DC
• Leistungsaufnahme: 5 W ±10 %
• Abmessungen (B x T x H): 104 x 125,5 x 24,5 mm
• Nettogewicht: 501 g
• Bruttogewicht: 750 g
• Betriebstemperatur: -20 °C bis +60 °C
• Lagertemperatur: -30 °C bis +70 °C
• Relative Luftfeuchtigkeit: 20 bis 90 %, nicht kondensierend

Lieferumfang

• 1 x AVMATRIX DE21-4K PRO
• 1 x USB-A-auf-USB-C-Kabel
• 1 x 5-V-/2-A-Netzteil
