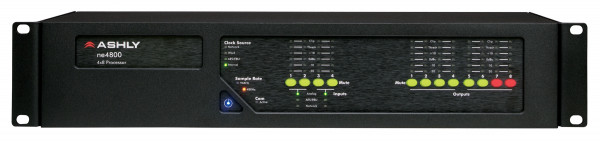

Ashly ne4800 4x8-DSP-Matrixprozessor

Netzwerkfähiger 4x8-DSP-Matrixprozessor mit flexibler Signalbearbeitung, Ethernet-Steuerung und professionellen analogen Ein- und Ausgängen. Der Ashly ne4800 bietet vier Eingänge, acht Ausgänge und eine leistungsfähige Protea-DSP-Architektur für anspruchsvolle Audioinstallationen mit mehreren Beschallungszonen. Die vier analogen Line-Eingänge und acht analogen Line-Ausgänge sind als symmetrische Euroblock-Anschlüsse ausgeführt. Dadurch lässt sich der Prozessor einfach mit Mischpulten, Vorverstärkern, Funkmikrofonempfängern, Zuspielern, Leistungsverstärkern und weiteren professionellen Audiokomponenten verbinden. Die integrierte 4x8-Matrix ermöglicht eine flexible Signalverteilung zwischen Eingängen und Ausgängen. Eingangssignale können frei geroutet, gemischt und für unterschiedliche Beschallungszonen individuell bearbeitet werden. Damit eignet sich der ne4800 besonders für Installationen, in denen wenige zentrale Quellen auf mehrere Lautsprecherzonen, Verstärkerkanäle oder Ausspielwege verteilt werden sollen. Die Protea-DSP-Engine bietet eine umfangreiche Auswahl an Signalbearbeitungsfunktionen. Dazu gehören Gain, Remote Gain, Gate, Leveler, Kompressor, Clip-Limiter, 31-Band-Grafik-EQ, parametrische Equalizer, Feedback-Unterdrückung, Signalgenerator, Ambient Noise Compensation, Frequenzweichen, FIR-Filter, Auto-Mixing und Ducking. Bis zu zwölf DSP-Funktionen können pro Ein- und Ausgangskanal nach Bedarf eingesetzt werden. Die Konfiguration erfolgt über die Protea-ne-Software über Ethernet. Zusätzlich steht eine RS-232-Schnittstelle für die Integration in Mediensteuerungen und andere Drittanbieter-Steuersysteme zur Verfügung. Die automatische DHCP-Netzwerkkonfiguration vereinfacht die Einbindung in bestehende Netzwerke. Über Logic-I/O, Remote-Level-Control und kompatible Ashly-Controller lassen sich Pegel, Presets, Mute-Funktionen und weitere Parameter auch dezentral steuern. Unterstützt werden unter anderem WR-1, WR-1.5, WR-2, WR-5, neWR-5, RD-8C, FR-8 und FR-16 sowie die Ashly Remote App für iPad. Die ne-Serie kann mit werkseitig installierten Optionskarten erweitert werden. Je nach Variante stehen Mikrofonvorverstärker, AES3-Eingänge und -Ausgänge sowie CobraNet- oder Dante-Netzwerkaudio zur Verfügung. Dadurch lässt sich der ne4800 an unterschiedliche Projektanforderungen und digitale Audiosysteme anpassen.

Typische Einsatzbereiche sind Konferenzräume, Mehrzweckräume, Schulen, Hotels, Restaurants, Bars, Verkaufsflächen, Gebetsstätten, Theater, Veranstaltungsräume und professionelle Festinstallationen. Der ne4800 eignet sich besonders für Zonenbeschallung, Sprachbeschallung, Systementzerrung, Lautsprecher-Management und zentrale Audiomatrix-Anwendungen.

Features

• Netzwerkfähiger 4x8-DSP-Matrixprozessor
• Einzigartig gute Programmierung über Ashly Protea Software
• Vier analoge Line-Eingänge
• Acht analoge Line-Ausgänge
• Symmetrische Euroblock-Anschlüsse
• Flexible 4x8-Matrix für Routing und Zonenverteilung
• 32-Bit-Floating-Point-SHARC-DSP
• 48-kHz- und 96-kHz-Betrieb
• 24-Bit-A/D- und D/A-Wandlung
• Bis zu zwölf DSP-Funktionen pro Ein- und Ausgangskanal
• 31-Band-Grafik-EQ
• Parametrische Equalizer
• Kompressor, Leveler, Gate und Limiter
• Ducking und Auto-Mixing
• Feedback-Unterdrückung
• Ambient Noise Compensation
• Frequenzweichen und FIR-Filter
• Signalverzögerung für Ein- und Ausgänge
• Integrierter Signalgenerator
• Ethernet-Steuerung über Protea-ne-Software
• RS-232-Schnittstelle für Mediensteuerungen
• Automatische DHCP-Netzwerkkonfiguration
• Logic-I/O für externe Steuerkontakte
• Remote-Level-Control für Wandregler
• Unterstützt Ashly Remote Controller
• Word-Clock-Ein- und Ausgang
• Optionale AES3-, Dante-, CobraNet- und Mikrofon-Eingangskarten
• Geeignet für Konferenztechnik, Festinstallation, Zonenbeschallung und Lautsprecher-Management

Technische Daten

• Produkttyp: DSP-Matrixprozessor
• Serie: Ashly Protea ne
• Modell: ne4800
• Matrix: 4 x 8
• Analoge Eingänge: 4 x Line-Eingang
• Analoge Ausgänge: 8 x Line-Ausgang
• Eingangstyp: aktiv symmetrisch
• Ausgangstyp: servo-symmetrisch
• Anschlüsse: Euroblock
• Eingangsimpedanz: 20 kOhm
• Ausgangsimpedanz: 20 Ohm
• Maximaler Eingangspegel: +20 dBu
• Maximaler Ausgangspegel: +20 dBu
• Frequenzgang analog zu analog: 20 Hz bis 20 kHz, ±0,25 dB
• Dynamikumfang analog zu analog: größer als 114 dB
• THD+N analog zu analog: kleiner als 0,002 %
• Latenz analog zu analog: 2,21 ms bei 48 kHz, 1,11 ms bei 96 kHz
• Abtastraten: 48 kHz und 96 kHz
• DSP: 32-Bit-Floating-Point-SHARC-Prozessorarray
• Wandlung: 24 Bit A/D und D/A
• Audioquellenwahl: analog, digital oder Netzwerk, abhängig von Optionskarten
• Netzwerksteuerung: 10/100 Ethernet, RJ45
• RS-232-Steuerung: D-Sub 9
• Logic-I/O: 9-Pin-Euroblock
• Logic-Eingänge: bis zu 8, +2,3 V bis +25 V
• Logic-Ausgänge: bis zu 8, gemeinsam mit Logic-Eingängen
• Remote-Level-Control: 10-Pin-Euroblock für 8 zuweisbare 0-5-V-DC-Remote-Regler
• Aktive Remote-Schnittstelle: 4-Pin-Euroblock
• Word Clock: BNC Ein- und Ausgang, 75 Ohm
• Master-Clock-Quellen: Audio-Netzwerk, Word Clock, AES3 oder interne Clock
• Clock-Modi: priorisierte automatische Umschaltung oder manuell
• Presets: bis zu 30 Geräte-Presets oder Sub-Presets
• DSP-Funktionen: Gain, Remote Gain, Gate, Leveler, Kompressor, Clip-Limiter, Grafik-EQ, parametrischer EQ, Feedback-Unterdrückung, Signalgenerator, Ambient Noise Compensation, Frequenzweiche, FIR-Filter, Auto-Mixing und Ducking
• Kompatible Remote-Controller: WR-1, WR-1.5, WR-2, WR-5, neWR-5, RD-8C, FR-8, FR-16 und Ashly Remote App
• Optionale Erweiterungen: Mikrofonvorverstärker, AES3, CobraNet und Dante
• Netzspannung: 90 bis 240 V AC, 50/60 Hz
• Leistungsaufnahme: maximal 70 W
• Abmessungen (B x H x T): 482,6 x 88,9 x 215,9 mm
• Bauform: 19 Zoll, 2 HE
• Gewicht: 4,77 kg
• Versandgewicht: 5,78 kg
• Betriebstemperatur: 4°C bis 49°C, nicht kondensierend

Lieferumfang

1 x Ashly ne4800
