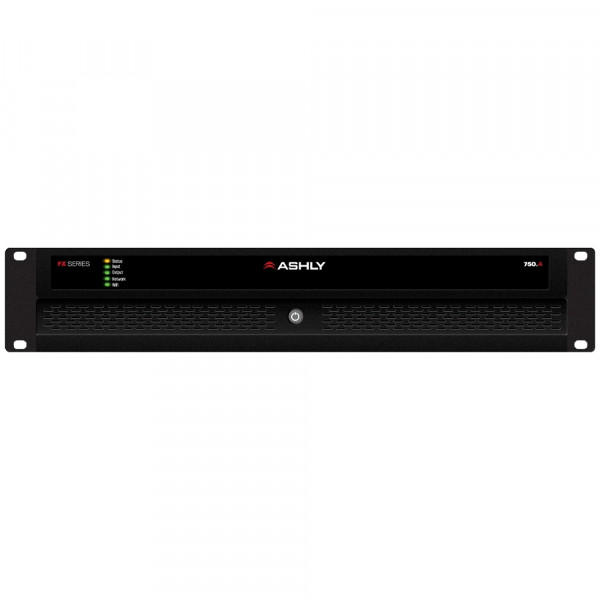

Ashly FX750.4 4-Kanal-DSP-Leistungsverstärker

Professioneller 4-Kanal-DSP-Leistungsverstärker mit 4 x 750 W an 2 oder 4 Ohm sowie zwei leistungsstarken 1.500-W-Ausgängen im Brücken- oder 100-V-Betrieb. Der Ashly FX750.4 kombiniert vier Class-D-Endstufenkanäle mit umfangreicher Signalverarbeitung, flexibler Audioverteilung und einer browserbasierten Bedienoberfläche. Im Low-Z-Betrieb liefert der Verstärker 4 x 750 W an 2 oder 4 Ohm sowie 4 x 400 W an 8 Ohm. Jeweils zwei benachbarte Kanäle können gebrückt werden, sodass 2 x 1.500 W an 4 oder 8 Ohm zur Verfügung stehen. Für Installationen mit Transformatorlautsprechern bietet der FX750.4 außerdem 2 x 1.200 W an 70 V oder 2 x 1.500 W an 100 V. Auch 25-V-Systeme können mit 4 x 320 W betrieben werden. Vier analoge Eingangskanäle stehen jeweils symmetrisch über Euroblock und unsymmetrisch über Cinch zur Verfügung. Die wählbare Eingangsempfindlichkeit ermöglicht den Anschluss professioneller Line-Quellen, Consumer-Audiogeräte und dynamischer Mikrofone. Ein digitaler Stereo-S/PDIF-Eingang und -Ausgang ergänzt die analogen Schnittstellen. Die Eingangssignale können gemischt, auf vier unabhängig konfigurierbare DSP-Zonen verteilt und flexibel auf die vier Verstärkerausgänge geroutet werden. Stereo- und Mono-Konfigurationen sowie Prioritäts- und Ducking-Funktionen ermöglichen die Integration von Hintergrundmusik, Durchsagen und Warnsignalen in einem gemeinsamen Audiosystem. Die integrierte DSP-Engine bietet parametrische Equalizer, Hoch- und Tiefpassfilter, Frequenzweichen, Kompressoren, Signalverzögerung und FIR-Filter. Clip-, Peak- und RMS-Limiter schützen die angeschlossenen Lautsprecher. Individuelle Lautsprecher-Presets lassen sich für jeden Ausgang erstellen, speichern, importieren und laden. Die Konfiguration erfolgt über eine Web-GUI, die direkt vom Verstärker bereitgestellt wird. Eine zusätzliche Softwareinstallation ist nicht erforderlich. Der Zugriff erfolgt über Computer, Tablet oder Smartphone und wahlweise über den integrierten WLAN-Access-Point, den WLAN-Client-Modus oder den Ethernet-Anschluss. Über die konfigurierbare GPIO-Schnittstelle lassen sich externe Lautstärkeregler, Mute-Funktionen, Standby-Schaltungen sowie 12-V-Trigger integrieren. Der FX750.4 ist außerdem mit dem optionalen Ashly FXC Remote Wandcontroller sowie den Fernbedienungen WR-1 und WR-1.1 kompatibel. Das konfigurierbare Energiemanagement reduziert mit einem automatischen Standby-Modus den Stromverbrauch bei längeren Signalpausen.

Typische Einsatzbereiche sind Auditorien, Veranstaltungssäle, Gebetsstätten, Schulen, Sportstätten, Hotels, Restaurants, Bars, Fitnessstudios und größere Verkaufsflächen. Darüber hinaus eignet sich der FX750.4 für Mehrzonen-Beschallung, leistungsstarke Sprach- und Musiksysteme, Subwoofer-Anwendungen sowie Installationen mit niederohmigen oder 70-/100-V-Lautsprechern.

Features

• Professioneller 4-Kanal-Class-D-Leistungsverstärker mit integriertem DSP
• 4 x 750 W Ausgangsleistung an 2 oder 4 Ohm
• 4 x 400 W Ausgangsleistung an 8 Ohm
• 2 x 1.500 W im gebrückten Low-Z-Betrieb
• 2 x 1.200 W im 70-V-Betrieb
• 2 x 1.500 W im 100-V-Betrieb
• 4 x 320 W für 25-V-Lautsprechersysteme
• 3.000 W Gesamtsystemleistung
• Vier analoge Mic-/Line-Eingangskanäle
• Symmetrische Euroblock- und unsymmetrische Cinch-Eingänge
• Digitaler Stereo-S/PDIF-Eingang und -Ausgang
• Integrierte 4-x-4-DSP-Architektur mit vier Zonen
• Flexible Mischung, Quellenwahl und Signalverteilung
• Stereo- und Mono-Konfiguration für Eingänge, Zonen und Ausgänge
• Prioritäts- und Ducking-Funktionen für Durchsagen und Warnsignale
• Eingangsempfindlichkeit für Mic, -10 dBV, +4 dBu und +14 dBu
• 5-Band-Equalizer für jeden analogen Eingang
• 10-Band-Equalizer für jeden Ausgang
• 15-Band-Equalizer für Lautsprecher-Presets
• Kompressoren, Frequenzweichen und Signalverzögerung
• FIR-Filter mit bis zu 512 Taps
• Clip-, Peak- und RMS-Limiter
• Integrierter Sinus- und Rauschgenerator
• Individuell speicherbare und importierbare Lautsprecher-Presets
• Low-Z-, 25-V-, 70-V-, 100-V- und Brückenbetrieb
• Browserbasierte Bedienoberfläche ohne Softwareinstallation
• Integrierter WLAN-Access-Point und WLAN-Client-Modus
• Ethernet-Anschluss für kabelgebundene Netzwerke
• Bedienung über Computer, Tablet oder Smartphone
• Konfigurierbare GPIO-Schnittstelle für Lautstärke, Mute, Standby und Trigger
• Kompatibel mit Ashly FXC Remote, WR-1 und WR-1.1
• Konfigurierbares Energiemanagement
• Standby-Leistungsaufnahme unter 0,5 W
• Frontseitiger Netzschalter und Statusanzeigen
• Robustes 19-Zoll-Rackgehäuse mit 2 HE
• Geeignet für Auditorien, Veranstaltungssäle, Schulen, Hotels, Gastronomie und professionelle Beschallungsanlagen

Technische Daten

• Verstärkertyp: 4-Kanal-Class-D-DSP-Leistungsverstärker
• Ausgangskanäle: 4 x Low-Z oder 2 x Hi-Z
• Ausgangsleistung an 2 Ohm: 4 x 750 W
• Ausgangsleistung an 4 Ohm: 4 x 750 W
• Ausgangsleistung an 4 Ohm gebrückt: 2 x 1.500 W
• Ausgangsleistung an 8 Ohm: 4 x 400 W
• Ausgangsleistung an 8 Ohm gebrückt: 2 x 1.500 W
• Ausgangsleistung an 25 V: 4 x 320 W
• Ausgangsleistung an 70 V: 2 x 1.200 W
• Ausgangsleistung an 100 V: 2 x 1.500 W
• Gesamtsystemleistung: 3.000 W
• Analoge Eingangskanäle: 4
• Symmetrische Eingänge: Euroblock
• Unsymmetrische Eingänge: Cinch, parallel zu den Euroblock-Eingängen
• Digitale Audioeingänge: 1 x Stereo-S/PDIF, Cinch
• Digitale Audioausgänge: 1 x Stereo-S/PDIF, Cinch
• Lautsprecherausgänge: Euroblock
• DSP-Konfiguration: 4 Eingänge, 4 Zonen und 4 Ausgänge
• Eingangsempfindlichkeit: Mic, -10 dBV, +4 dBu oder +14 dBu
• Mikrofonbetrieb: dynamische Mikrofone, keine Phantomspeisung
• Eingangs-EQ: 5-Band
• Ausgangs-EQ: 10-Band
• Lautsprecher-EQ: 15-Band
• FIR-Filter: bis zu 512 Taps
• Ausgangs-Delay: bis zu 100 ms
• Lautsprecher-Alignment-Delay: bis zu 10 ms
• Netzwerkanschluss: 1 x RJ45 Ethernet
• WLAN: Access Point und Client-Modus
• Steuerung: browserbasierte Web-GUI
• GPIO: 8-Pin-Euroblock für Lautstärke, Mute, Standby und 12-V-Trigger
• Frequenzgang: 20 Hz bis 20 kHz, +0/-0,5 dB
• Signal-Rausch-Abstand: größer als 108 dB, A-bewertet
• THD+N: kleiner als 0,05 %
• Ausgangsspannung: 65 Vp / 130 Vpp, unbelastet
• Ausgangsspannung gebrückt: 130 Vp / 260 Vpp, unbelastet
• Schutzschaltungen: Kurzschluss, Ausgangsgleichspannung, Unterspannung, Übertemperatur und Überlastung
• Kühlung: temperaturgeregelte Lüfterkühlung
• Betriebsleistungsaufnahme: 545 W bei 1/8 Nennleistung und 2-Ohm-Last
• Thermische Verlustleistung: 580 BTU/h bei 1/8 Nennleistung und 2-Ohm-Last
• Standby-Leistungsaufnahme: kleiner als 0,5 W
• Netzteil: Universal-Schaltnetzteil mit Leistungsfaktorkorrektur
• Netzspannung: 100 bis 240 V AC, 50 bis 60 Hz
• Abmessungen (H x B x T): 88 x 440 x 321 mm
• Gewicht: 7,4 kg
• Bauform: 19 Zoll, 2 HE
• Optionale Fernbedienungen: Ashly FXC Remote, WR-1 und WR-1.1

Lieferumfang

• 1 x Ashly FX750.4
• 1 x Netzkabel
• Euroblock-Steckverbinder für die analogen Eingänge
• 1 x Euroblock-Steckverbinder für GPIO
• Euroblock-Steckverbinder für die Lautsprecherausgänge
• 2 x Rackwinkel
• 4 x selbstklebende Gummifüße
• 1 x Dokumentationspaket

Hinweis

Fernbedienungen sind nicht im Lieferumfang enthalten und separat erhältlich. Der FX750.4 verfügt nicht über Power Sharing.
