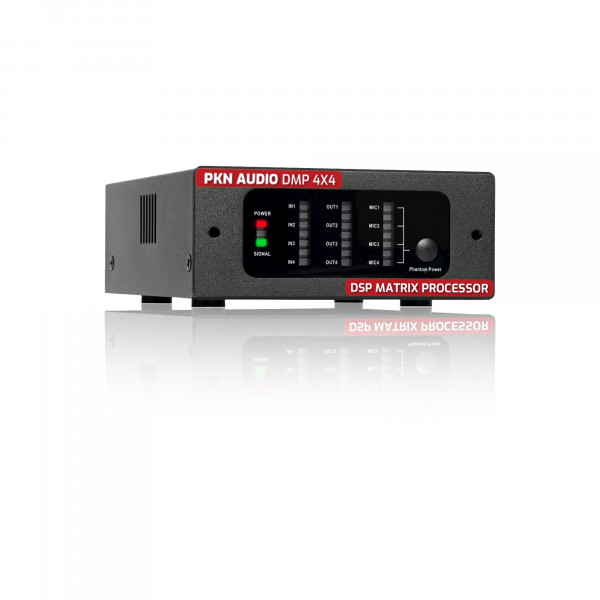

PKN DMP 4X4 DSP-Matrixprozessor

Kompakter 4x4-DSP-Matrixprozessor mit Phoenix-Anschlüssen, AES67-Netzwerk-Audio und umfangreicher Signalbearbeitung. Der PKN Audio DMP 4X4 verbindet analoge Audioquellen, digitale Audio-over-IP-Signale und flexible Matrix-Routings in einem besonders kompakten Gehäuse für professionelle Installationen und mobile Audiosysteme. Vier analoge Eingänge und vier analoge Ausgänge stehen über Phoenix-Anschlüsse zur Verfügung. Die Eingänge eignen sich für unterschiedliche Audioquellen und können bei Bedarf mit +48-V-Phantomspeisung versorgt werden. Dadurch lassen sich auch Kondensatormikrofone, aktive DI-Boxen und weitere phantomgespeiste Geräte direkt integrieren. Über die beiden Gigabit-Ethernet-Ports bindet der DMP 4X4 digitale Audio-over-IP-Signale in das System ein. Das Gerät unterstützt AES67, ST2110 und RAVENNA und kann digitale Audiostreams mit sehr niedriger Latenz über ein lokales Netzwerk empfangen und senden. Bei 96 kHz stehen 4 digitale Eingangs- und 4 digitale Ausgangskanäle zur Verfügung. Bei 48 kHz ist optional ein 8x8-Netzwerk-Audio-Betrieb möglich. Die integrierte DSP-Engine bietet umfangreiche Funktionen für die Bearbeitung und Verteilung der Audiosignale. Dazu gehören Hochpass- und Tiefpassfilter, parametrische Equalizer, Delay, Phasenumkehr, FIR-Filter, Kompressor, Limiter, Expander, Noise Gate, Signalgenerator und Feedback-Unterdrückung. Über die Matrix lassen sich analoge und digitale Signale flexibel auf Ausgänge und Netzwerkkanäle routen. Die Konfiguration erfolgt über die PKN Audio DSP Controller Software. Dort können DSP-Funktionen, Eingangspegel, Ausgangspegel, Signalroutings und Presets eingerichtet und verwaltet werden. Bis zu 20 DSP-Presets lassen sich speichern und für unterschiedliche Anwendungen abrufen. Zusätzlich stehen digitale Lautstärke- und Eingangsempfindlichkeitsregelungen zur Verfügung. Das Frontdisplay zeigt Betriebszustand, Eingangssignale, Ausgangssignale und den Status der Phantomspeisung an. Ein separater Phantom-Power-Taster ermöglicht eine schnelle Einrichtung direkt am Gerät. Die kompakte Bauform erleichtert die Integration in Technikmöbel, AV-Racks, mobile Setups, Anschlussfelder und dezentrale Audioinstallationen. Die Stromversorgung kann über ein externes 12-V-DC-Netzteil oder über IEEE 802.3af PoE erfolgen. Über die Daisy-Chain-Stromanschlüsse lassen sich bei Verwendung eines Netzteils bis zu zwei Geräte in Reihe versorgen.

Typische Einsatzbereiche sind Konferenztechnik, Festinstallationen, kleinere Live-Setups, Bühnen- und Beschallungssysteme, Theater, Clubs, Broadcast-Umgebungen, Installationsracks und vernetzte Audioanlagen. Der DMP 4X4 eignet sich besonders für Anwendungen, in denen analoge Audiotechnik, DSP-Bearbeitung und AES67-Netzwerk-Audio kompakt zusammengeführt werden sollen.

Features

• Kompakter 4x4-DSP-Matrixprozessor
• Vier analoge Phoenix-Eingänge
• Vier analoge Phoenix-Ausgänge
• +48-V-Phantomspeisung für alle vier Eingänge
• 4x4 Netzwerk-Audio bei 96 kHz
• Optional 8x8 Netzwerk-Audio bei 48 kHz
• AES67-, ST2110- und RAVENNA-Unterstützung
• Unicast- und Multicast-Streaming
• Zwei Gigabit-Ethernet-Ports
• PoE über Ethernet Port A
• Flexible analoge und digitale Matrix-Routings
• DSP-Bearbeitung für professionelle Audiosysteme
• Hochpass- und Tiefpassfilter
• Parametrische Equalizer
• Delay und Phasenumkehr
• FIR-Filter
• Kompressor, Limiter, Expander und Noise Gate
• Feedback-Unterdrückung
• Integrierter Signalgenerator
• Digitale Lautstärke- und Eingangsempfindlichkeitsregelung
• Vierstufiger Mikrofon-Preamp-Gain
• 20 DSP-Presets über Software
• PKN Audio DSP Controller Software
• Frontdisplay für Status, Pegel und Phantom Power
• Phantom-Power-Taster auf der Frontseite
• Stromversorgung über 12 V DC oder PoE
• Daisy-Chain-Stromversorgung für bis zu zwei Geräte
• Geeignet für Festinstallation, Konferenztechnik, Broadcast, Live-Sound und vernetzte Audiosysteme

Technische Daten

• Produkttyp: DSP-Matrixprozessor
• Analoge Audiokanäle: 4 Eingänge / 4 Ausgänge
• Analoge Eingänge: 4 x Phoenix, +48-V-Phantomspannung möglich
• Analoge Ausgänge: 4 x Phoenix
• Netzwerkanschlüsse: 2 x Gigabit Ethernet
• PoE-Anschluss: Ethernet Port A
• Stromanschlüsse: Daisy-Chain Power In und Out
• Netzwerk-Audiokanäle bei 96 kHz: 4 Eingänge / 4 Ausgänge
• Netzwerk-Audiokanäle bei 48 kHz: optional 8 Eingänge / 8 Ausgänge
• Maximaler Eingangspegel: +14 dBu bei 1 kHz, THD+N ≤ 1 %
• Maximaler Ausgangspegel: +14 dBu bei 1 kHz, THD+N ≤ 1 %
• Frequenzgang: ±0,2 dB, 20 Hz bis 20 kHz
• Dynamikumfang: 110 dB, A-bewertet
• Signal-Rausch-Abstand ohne Mic Gain: 99 dB, A-bewertet, bezogen auf +4 dBu
• Signal-Rausch-Abstand bei 24 dB Mic Gain: 85 dB, A-bewertet, bezogen auf +4 dBu
• THD+N: 0,005 %, A-bewertet, 1 kHz, Unity Gain
• Mic Preamp Gain: 0 dB / 15 dB / 20 dB / 24 dB
• Phantomspeisung: 48 V, 10 mA
• Gleichtaktunterdrückung: ≥ 50 dB bei 1 kHz
• Kanaltrennung: 90 dB, A-bewertet, bezogen auf +4 dBu
• Abtastraten: 48 kHz und 96 kHz
• Wortbreiten: 16 Bit, 24 Bit und 32 Bit
• Netzwerklatenz: 1 ms, 2 ms, 5 ms oder 6 ms
• Netzwerkprotokolle: AES67, ST2110 und RAVENNA
• DSP-Funktionen: HPF, LPF, PEQ, Delay, Phasenumkehr, FIR-Filter, Kompressor, Limiter, Expander, Noise Gate, Signalgenerator und Feedback-Unterdrückung
• Steuerung: PKN Audio DSP Controller Software
• Presets: 20 DSP-Presets über Software
• Stromversorgung: 12 V DC / 1,5 A oder IEEE 802.3af PoE Class 1
• Daisy-Chain-Stromversorgung: maximal 2 Geräte, Netzteil erforderlich
• Abmessungen (B x T x H): 108 x 149 x 45 mm
• Gewicht: 0,54 kg

Lieferumfang

• 1 x PKN Audio DMP 4X4
