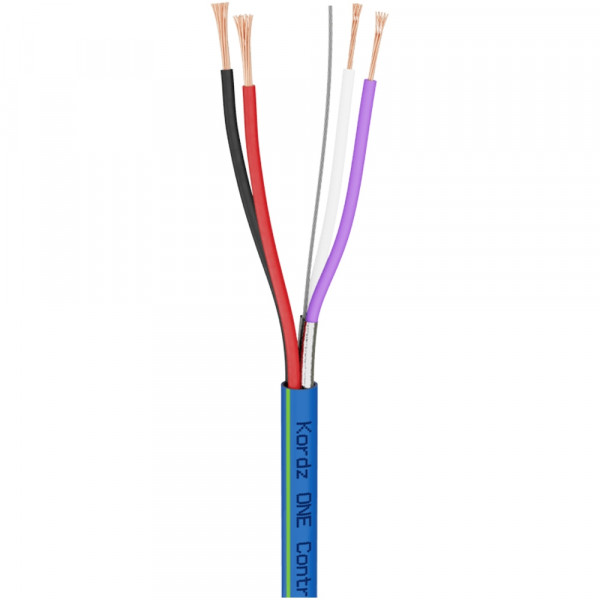

Kordz ONE Hybrid-Steuerleitung, 2 × 18 AWG + 1 × 22 AWG Aderpaar, 305m

Das Kordz ONE 18AWG x 2C + 22AWG x 1P Control Cable wurde für professionelle Gebäudeautomation und Steuerungssysteme entwickelt, bei denen Niedervolt-Stromversorgung und RS-485-Datenkommunikation gemeinsam über eine Leitung geführt werden sollen. Das Hybridkabel kombiniert zwei flexible 18-AWG-Leiter aus sauerstofffreiem Kupfer für die SELV-Spannungsversorgung mit einem geschirmten, verdrillten 22-AWG-Aderpaar für die RS-485-Datenübertragung. Dadurch eignet sich die Leitung ideal für moderne Beleuchtungs-, HVAC-, Beschattungs- und Gebäudeautomationssysteme. Die ausgewogene Litzenkonstruktion sorgt für eine gute Kombination aus Flexibilität und Belastbarkeit. Das RS-485-Aderpaar ist vollständig mit Aluminiumfolie geschirmt und unterstützt eine zuverlässige Datenübertragung auch in anspruchsvollen Installationsumgebungen. Für eine effiziente Verarbeitung verfügt das Kabel über eine fortlaufende Metermarkierung sowie einen integrierten Nylon-Aufreißfaden zum einfachen Abmanteln. Der flammhemmende PVC-Außenmantel entspricht IEC 60332-1 und erfüllt die CPR-Klassifizierung Eca. Die Lieferung erfolgt in der recyclebaren Kordz Reel Box, die Transport, Lagerung und kontrolliertes Abrollen direkt am Installationsort erleichtert.

Features

• Kombinierte Steuerleitung für Spannungsversorgung und RS-485-Datenübertragung
• 2 × 18 AWG Leistungsadern für SELV-Niedervoltversorgung
• 1 × geschirmtes 22 AWG Twisted Pair für RS-485
• Ideal für Gebäudeautomation, Beleuchtungssteuerung, HVAC und Beschattungssysteme
• Leiter aus hochwertigem sauerstofffreiem Kupfer (OFC)
• Flexible Litzenkonstruktion für einfache Installation
• 100 % Aluminiumfolien-Schirmung des RS-485-Aderpaares
• Standardisierte interne Aderfarben für einfache Zuordnung
• Flammhemmender PVC-Kabelmantel gemäß IEC 60332-1
• CPR-Klassifizierung Eca
• Fortlaufende Metermarkierung
• Integrierter Nylon-Aufreißfaden für einfaches Abmanteln
• Lieferung in recyclebarer Kordz Reel Box / Abrollbox
• AS/NZS S008:2020-konform
• RoHS-konform
• Lebenslange Kordz Garantie

Technische Daten

• Datenübertragung: RS-485
• Funktion: RS-485-Datenübertragung
• Leitermaterial: Sauerstofffreies Kupfer (OFC)
• Leiter: 22 AWG, 7 × 0,25 mm, ca. 0,34 mm²
• Isolation: Geschäumtes Polyethylen (PE)
• Aderfarben: Weiß / Violett
• Beidraht / Drain Wire: 7 × 0,20 mm, verzinntes Kupfer
• Schirmung: Aluminiumfolie, 100 % Abdeckung
• Funktion: SELV-Niedervoltversorgung
• Leitermaterial: Sauerstofffreies Kupfer (OFC)
• Leiter: 18 AWG, 41 × 0,16 mm, ca. 0,82 mm²
• Isolation: SR-PVC
• Aderfarben: Schwarz / Rot
• Außendurchmesser: 6,0 ± 0,2 mm
• Mantelmaterial: PVC-Verbundwerkstoff gemäß IEC 60332-1
• Mantelfarbe: Blau mit grünem Streifen
• Minimaler Biegeradius: 30 mm
• Leiterwiderstand Komponente A / 22 AWG: max. 55,4 Ω/km bei 20 °C
• Leiterwiderstand Komponente B / 18 AWG: max. 21,8 Ω/km bei 20 °C
• Charakteristische Impedanz: 100 ± 15 Ω
• Kapazität: < 80 pF/m
• Nennspannung: 300 V
