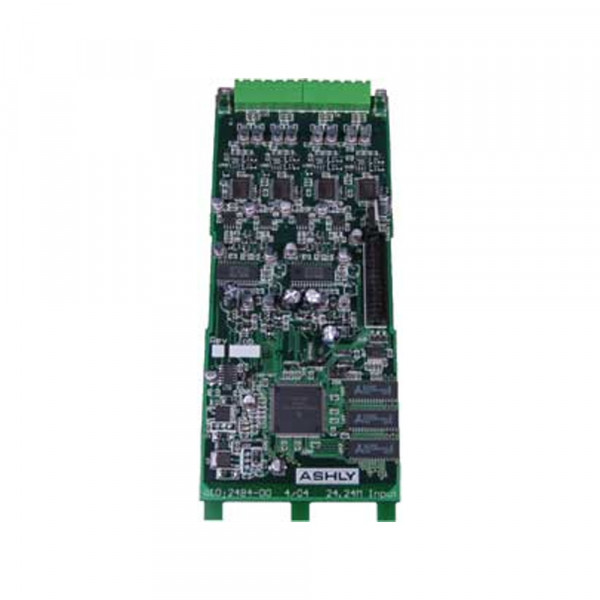

Ashly ne24.24M 4-Kanal-Eingangsmodul

4-Kanal-Eingangsmodul zur Erweiterung der Ashly ne24.24M DSP-Matrix um vier zusätzliche analoge Eingangskanäle. Das Ashly ne24.24M 4-Kanal-Eingangsmodul erweitert den Matrixprozessor in einem freien Erweiterungsslot und stellt zusätzliche Mic-/Line-Eingänge mit eigener DSP-Verarbeitung bereit.Die Erweiterungskarte eignet sich für Installationen, in denen weitere Mikrofone, Funkmikrofonempfänger, Mischpulte, Zuspieler, Vorverstärker oder andere analoge Audioquellen in die ne24.24M-Matrix eingebunden werden sollen. Jeder Erweiterungskanal kann innerhalb der Matrix flexibel auf die verfügbaren Ausgänge geroutet und separat bearbeitet werden. Die Audioanbindung erfolgt über Euroblock-Anschlüsse. Die Eingänge sind aktiv symmetrisch ausgeführt und können je nach Signalquelle symmetrisch oder unsymmetrisch beschaltet werden. Der maximale Eingangspegel beträgt +20 dBu. Für Mikrofonanwendungen stehen Mic-Preamp-Funktionen mit Gain-Stufen bis +60 dB und schaltbarer 48-V-Phantomspeisung zur Verfügung. Dadurch lassen sich dynamische Mikrofone, Kondensatormikrofone und Line-Quellen flexibel in einem gemeinsamen Audiosystem verwenden. Die Eingangs-DSP-Funktionen umfassen unter anderem Pegelregelung, Polaritätsumschaltung, Remote Level Control, Delay, 15 parametrische EQ-Filter, Noise Gate, Autoleveler und Ducker. Damit können die zusätzlichen Eingangskanäle direkt im System vorbereitet, entzerrt, priorisiert und an unterschiedliche Beschallungssituationen angepasst werden. Die ne24.24M erkennt installierte Erweiterungsmodule automatisch und aktualisiert die Konfiguration in der Protea-ne-Software. Dadurch lässt sich das System auch nachträglich an geänderte Projektanforderungen anpassen.

Typische Einsatzbereiche sind Konferenzräume, Schulen, Hotels, Restaurants, Gebetsstätten, Veranstaltungsräume, Theater, Mehrzweckräume und professionelle Zonenbeschallungen. Das Eingangsmodul eignet sich besonders für Anlagen, bei denen zusätzliche Mikrofon- oder Line-Quellen in eine bestehende Ashly ne24.24M Matrix integriert werden sollen.

Features

• 4-Kanal-Eingangsmodul für Ashly ne24.24M
• Erweitert die Matrix um vier zusätzliche analoge Eingänge
• Aktiv symmetrische Eingangsstufe
• Euroblock-Anschlüsse
• Symmetrische oder unsymmetrische Beschaltung möglich
• Maximaler Eingangspegel von +20 dBu
• Mic-/Line-Betrieb
• Mic-Preamp-Gain bis +60 dB
• Schaltbare 48-V-Phantomspeisung
• Eigene DSP-Verarbeitung pro Erweiterungskarte
• Pegelregelung und Polaritätsumschaltung
• Remote Level Control
• Delay
• 15 parametrische EQ-Filter
• Noise Gate
• Autoleveler
• Ducker
• Automatische Erkennung durch die ne24.24M
• Konfiguration über Protea-ne-Software
• Geeignet für Mikrofone, Funkempfänger, Mischpulte, Zuspieler und Line-Quellen

Technische Daten

• Produkttyp: Eingangs-Erweiterungsmodul
• Kompatibilität: Ashly Protea ne24.24M
• Audiokanäle: 4 Eingänge
• Eingangstyp: aktiv symmetrisch
• Anschlüsse: Euroblock
• Beschaltung: symmetrisch oder unsymmetrisch
• Maximaler Eingangspegel: +20 dBu
• Input Gain Range: -50 dB bis +12 dB, mit Polaritätsumschaltung
• Mic-Preamp-Gain: 0 dB, +20 dB, +40 dB oder +60 dB
• Phantomspeisung: +48 V DC, maximal 9,6 mA, soft on/off
• Äquivalentes Eingangsrauschen: -128 dBu, 20 Hz bis 20 kHz, 50-Ohm-Quelle
• A/D-Wandlung: 24 Bit
• Sample Rate: 48 kHz
• DSP-Funktionen Eingang: Mic Preamp, Gain, Polarität, Remote Level, Delay, parametrischer EQ, Noise Gate, Autoleveler und Ducker
• EQ-Filter: 15 pro Eingang
• Delay: bis zu 682,5 ms
• Delay-Inkrement: 20 µs
• Installation: freier Erweiterungsslot der ne24.24M
• Modulerkennung: automatisch über ne24.24M und Protea-ne-Software

Lieferumfang

1 x Ashly ne24.24M 4-Kanal-Eingangsmodul
