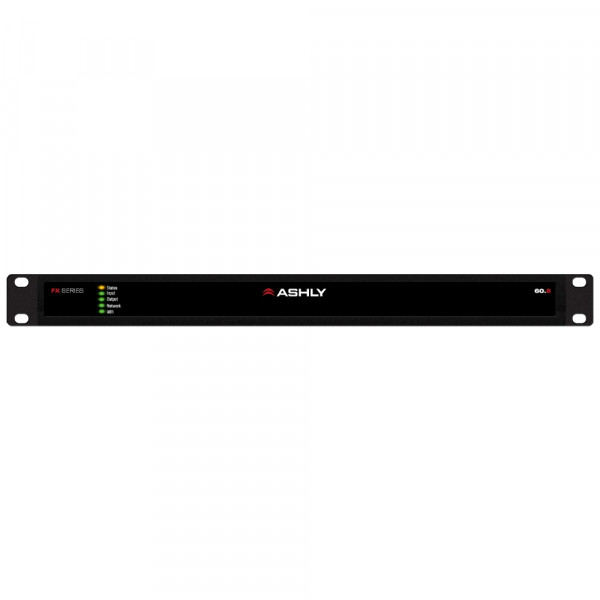

Ashly FX60.8 8-Kanal-DSP-Leistungsverstärker

Professioneller 8-Kanal-DSP-Leistungsverstärker mit 8 x 60 W, flexiblem Low-Z-/70-/100-V-Betrieb und automatischem Power Sharing. Der Ashly FX60.8 kombiniert acht effiziente Class-D-Endstufenkanäle mit umfangreicher Signalverarbeitung, acht konfigurierbaren Audiozonen und einer browserbasierten Bedienoberfläche in einem kompakten 1-HE-Rackgehäuse. Im Low-Z-Betrieb liefert der Verstärker 8 x 60 W an Lautsprechersystemen mit 4 oder 8 Ohm. Das automatische Power Sharing verteilt die verfügbare Verstärkerleistung entsprechend dem aktuellen Bedarf auf die Ausgangskanäle. Bei asymmetrischer Belastung sind dadurch bis zu 250 W an einem einzelnen Low-Z-Ausgang möglich. Für Festspannungsanlagen können jeweils zwei benachbarte Kanäle kombiniert werden. Dadurch stehen vier Ausgänge mit jeweils 120 W für 70- oder 100-V-Lautsprechersysteme zur Verfügung. Auch 25-V-Systeme werden unterstützt und können mit bis zu 156 W pro gebrücktem Ausgang betrieben werden. Acht analoge Eingangskanäle stehen jeweils symmetrisch über Euroblock und unsymmetrisch über Cinch zur Verfügung. Die Eingangsempfindlichkeit lässt sich für Mikrofon-, Consumer- und professionelle Line-Signale konfigurieren. Ein digitaler Stereo-S/PDIF-Eingang und -Ausgang ergänzt die analogen Anschlüsse. Die Eingangssignale können gemischt, auf acht unabhängig konfigurierbare DSP-Zonen verteilt und flexibel auf die acht Verstärkerausgänge geroutet werden. Stereo- und Mono-Konfigurationen sowie dreistufige Prioritäts- und Ducking-Funktionen ermöglichen die gemeinsame Nutzung für Hintergrundmusik, Sprachübertragung, Durchsagen und Warnsignale. Die integrierte DSP-Engine bietet parametrische Equalizer, Hoch- und Tiefpassfilter, Frequenzweichen, Kompressoren, Signalverzögerung und FIR-Filter mit bis zu 512 Taps. Clip-, Peak- und RMS-Limiter schützen die angeschlossenen Lautsprecher. Individuelle Lautsprecher-Presets lassen sich für jeden Ausgang erstellen, speichern, importieren und laden. Die Konfiguration erfolgt über eine Web-GUI, die direkt vom Verstärker bereitgestellt wird. Eine zusätzliche Softwareinstallation ist nicht erforderlich. Der Zugriff erfolgt über Computer, Tablet oder Smartphone und wahlweise über den integrierten WLAN-Access-Point, den WLAN-Client-Modus oder den Ethernet-Anschluss. Über die konfigurierbare GPIO-Schnittstelle lassen sich externe Lautstärkeregler, Mute-Funktionen, Standby-Schaltungen und 12-V-Trigger integrieren. Der FX60.8 ist außerdem mit dem optionalen Ashly FXC Remote Wandcontroller sowie den Fernbedienungen WR-1 und WR-1.1 kompatibel. Das konfigurierbare Energiemanagement reduziert durch den automatischen Standby-Modus den Stromverbrauch bei längeren Signalpausen.

Typische Einsatzbereiche sind Konferenzräume, Schulen, Schulungsräume, Hotels, Restaurants, Bars, Museen, Verkaufsflächen und Fitnessstudios. Darüber hinaus eignet sich der FX60.8 für Hintergrundmusik, Sprachbeschallung, Sound Masking und professionelle Mehrzonen-Audiosysteme mit niederohmigen oder 70-/100-V-Lautsprechern.

Features

• Professioneller 8-Kanal-Class-D-Leistungsverstärker mit integriertem DSP
• 8 x 60 W Ausgangsleistung an 4 oder 8 Ohm
• Bis zu 250 W an einem einzelnen Low-Z-Ausgang durch Power Sharing
• 4 x 120 W im 70-V- oder 100-V-Betrieb
• Bis zu 4 x 156 W für 25-V-Lautsprechersysteme
• Unterstützt Low-Z-, 25-V-, 70-V- und 100-V-Lautsprechersysteme
• Acht analoge Eingänge mit wählbarer Mic-/Line-Empfindlichkeit
• Symmetrische Euroblock- und unsymmetrische Cinch-Eingänge
• Digitaler Stereo-S/PDIF-Eingang und -Ausgang
• Integrierte 8-x-8-DSP-Architektur mit acht Zonen
• Flexible Mischung, Quellenwahl und Signalverteilung
• Stereo- und Mono-Konfiguration für Eingänge, Zonen und Ausgänge
• Dreistufige Prioritäts- und Ducking-Funktionen
• Eingangsempfindlichkeit für Mic, -10 dBV, +4 dBu und +14 dBu
• 100-Hz-Hochpassfilter für jeden analogen Eingang
• 5-Band-Equalizer für jeden analogen Eingang
• 10-Band-Equalizer für jeden Ausgang
• 15-Band-Equalizer für Lautsprecher-Presets
• Kompressoren, Frequenzweichen und Signalverzögerung
• FIR-Filter mit bis zu 512 Taps
• Clip-, Peak- und RMS-Limiter
• Integrierter Sinus- und Rauschgenerator
• Individuell speicherbare und importierbare Lautsprecher-Presets
• Browserbasierte Bedienoberfläche ohne Softwareinstallation
• Integrierter WLAN-Access-Point und WLAN-Client-Modus
• Ethernet-Anschluss für kabelgebundene Netzwerke
• Bedienung über Computer, Tablet oder Smartphone
• Konfigurierbare GPIO-Schnittstelle für Lautstärke, Mute, Standby und Trigger
• Kompatibel mit Ashly FXC Remote, WR-1 und WR-1.1
• Konfigurierbares Energiemanagement
• Standby-Leistungsaufnahme unter 0,5 W
• Kompaktes 19-Zoll-Rackgehäuse mit 1 HE
• Vormontierte Rackwinkel
• Geeignet für Konferenzräume, Schulen, Gastronomie, Hotels und Mehrzonen-Audiosysteme

Technische Daten

• Verstärkertyp: 8-Kanal-Class-D-DSP-Leistungsverstärker
• Ausgangskanäle: 8 x Low-Z oder 4 x Hi-Z
• Ausgangsleistung an 4 Ohm: 8 x 60 W
• Ausgangsleistung an 8 Ohm: 8 x 60 W
• Ausgangsleistung mit Power Sharing: bis zu 250 W an einem einzelnen Low-Z-Ausgang
• Ausgangsleistung an 16 Ohm: bis zu 125 W bei Einzelkanalbetrieb
• Ausgangsleistung an 25 V: bis zu 4 x 156 W, Last größer als 4 Ohm
• Ausgangsleistung an 70 V: 4 x 120 W
• Ausgangsleistung an 100 V: 4 x 120 W
• Analoge Eingangskanäle: 8
• Symmetrische Eingänge: 8 x 3,5-mm-Euroblock
• Unsymmetrische Eingänge: 8 x Cinch
• Digitale Audioeingänge: 1 x Stereo-S/PDIF, Cinch
• Digitale Audioausgänge: 1 x Stereo-S/PDIF, Cinch
• S/PDIF-Abtastrate: 48 kHz, bis 96 kHz über ASRC
• Lautsprecherausgänge: Euroblock
• DSP-Konfiguration: 8 Eingänge, 8 Zonen und 8 Ausgänge
• Eingangsempfindlichkeit: Mic, -10 dBV, +4 dBu oder +14 dBu
• Eingangs-Gain/Trim: -15 bis +15 dB
• Mikrofonbetrieb: dynamische Mikrofone, keine Phantomspeisung
• Eingangs-EQ: 5-Band
• Ausgangs-EQ: 10-Band
• Lautsprecher-EQ: 15-Band
• FIR-Filter: bis zu 512 Taps
• Ausgangs-Delay: bis zu 100 ms
• Lautsprecher-Alignment-Delay: bis zu 10 ms
• Netzwerkanschluss: 1 x RJ45 Ethernet
• WLAN: Access Point und Client-Modus
• Steuerung: browserbasierte Web-GUI
• GPIO: 8-Pin-Euroblock für Lautstärke, Mute, Standby und Trigger
• Frequenzgang: 20 Hz bis 20 kHz, ±0,5 dB
• Signal-Rausch-Abstand: größer als 106 dB, A-bewertet
• THD+N: kleiner als 0,05 %
• Ausgangsspannung: 70 Vp / 140 Vpp, unbelastet
• Ausgangsspannung gebrückt: 140 Vp / 280 Vpp, unbelastet
• Schutzschaltungen: Kurzschluss, Gleichspannung, Unterspannung, Übertemperatur und Überlastung
• Kühlung: temperaturgeregelte Lüfterkühlung
• Betriebsleistungsaufnahme: 97 W bei 1/8 Nennleistung und 4-Ohm-Last
• Thermische Verlustleistung: 127 BTU/h bei 1/8 Nennleistung und 4-Ohm-Last
• Standby-Leistungsaufnahme: kleiner als 0,5 W
• Netzteil: Universal-Schaltnetzteil mit Leistungsfaktorkorrektur
• Netzspannung: 100 bis 240 V AC, 50 bis 60 Hz
• Abmessungen (H x B x T): 44,5 x 440 x 320 mm
• Gewicht: 3,6 kg
• Bauform: 19 Zoll, 1 HE
• Optionale rückseitige Rackabstützung: FA2.2RM
• Optionale Fernbedienungen: Ashly FXC Remote, WR-1 und WR-1.1

Lieferumfang

• 1 x Ashly FX60.8
• 1 x Netzkabel
• Euroblock-Steckverbinder für die analogen Eingänge
• 1 x Euroblock-Steckverbinder für GPIO
• Euroblock-Steckverbinder für die Lautsprecherausgänge
• 2 x vormontierte Rackwinkel
• 4 x selbstklebende Gummifüße
• 1 x Dokumentationspaket

Hinweis

• Der FX60.8 besitzt keinen Netzschalter und ist nach dem Anschluss an das Stromnetz betriebsbereit. Der 100-V-Modus arbeitet laut Hersteller mit etwa 90 V. Fernbedienungen und die optionale rückseitige Rackabstützung sind nicht im Lieferumfang enthalten.
