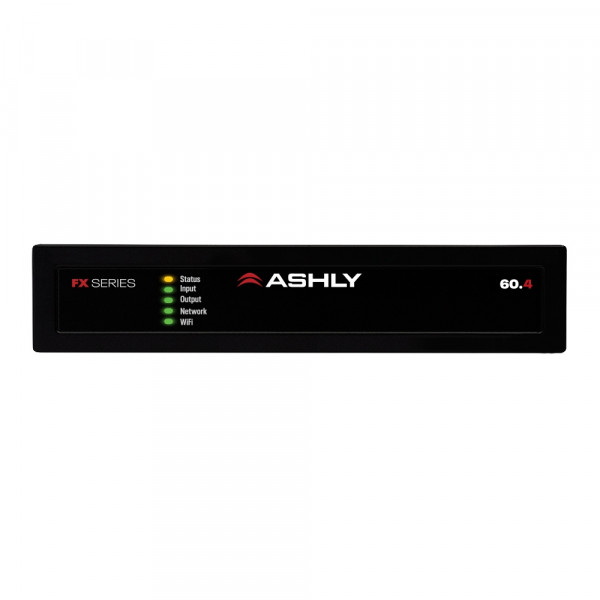

Ashly FX60.4 4-Kanal-DSP-Leistungsverstärker

Kompakter 4-Kanal-DSP-Leistungsverstärker mit 4 x 60 W, flexiblem Low-Z-/70-/100-V-Betrieb und automatischem Power Sharing. Der Ashly FX60.4 kombiniert vier effiziente Class-D-Endstufenkanäle mit umfangreicher Signalverarbeitung, vier konfigurierbaren Audiozonen und einer browserbasierten Bedienoberfläche in einem platzsparenden Half-Rack-Gehäuse. Im Low-Z-Betrieb liefert der Verstärker 4 x 60 W an Lautsprechersystemen mit 4 oder 8 Ohm. Das automatische Power Sharing verteilt die verfügbare Gesamtleistung entsprechend dem aktuellen Bedarf auf die Verstärkerkanäle. Dadurch stehen insgesamt bis zu 250 W zur Verfügung, die bei Bedarf auch von einem einzelnen Ausgang genutzt werden können. Für 70-V- und 100-V-Lautsprechersysteme können jeweils zwei benachbarte Kanäle gebrückt werden. Dadurch stehen zwei Hi-Z-Ausgänge mit jeweils 120 W zur Verfügung. Auch 25-V-Lautsprechersysteme werden unterstützt und können mit bis zu 156 W pro gebrücktem Ausgang betrieben werden. Vier analoge Eingangskanäle stehen jeweils symmetrisch über Euroblock und unsymmetrisch über Cinch zur Verfügung. Die Eingangsempfindlichkeit lässt sich für unterschiedliche Mikrofon-, Consumer- und professionelle Line-Pegel konfigurieren. Ein digitaler Stereo-S/PDIF-Eingang und -Ausgang ergänzt die analogen Anschlüsse. Die Eingangssignale können gemischt, auf vier unabhängig konfigurierbare DSP-Zonen verteilt und flexibel auf die vier Verstärkerausgänge geroutet werden. Stereo- und Mono-Konfigurationen sowie Prioritäts- und Ducking-Funktionen ermöglichen die gemeinsame Nutzung für Hintergrundmusik, Durchsagen und Warnsignale. Die integrierte DSP-Engine bietet parametrische Equalizer, Hoch- und Tiefpassfilter, Frequenzweichen, Kompressoren, Signalverzögerung und FIR-Filter mit bis zu 512 Taps. Clip-, Peak- und RMS-Limiter schützen die angeschlossenen Lautsprecher. Individuelle Lautsprecher-Presets lassen sich für jeden Ausgang erstellen, speichern, importieren und laden. Die Konfiguration erfolgt über eine Web-GUI, die direkt vom Verstärker bereitgestellt wird. Eine zusätzliche Softwareinstallation ist nicht erforderlich. Der Zugriff erfolgt über Computer, Tablet oder Smartphone und wahlweise über den integrierten WLAN-Access-Point, den WLAN-Client-Modus oder den Ethernet-Anschluss. Über die konfigurierbare GPIO-Schnittstelle lassen sich externe Lautstärkeregler, Mute-Funktionen, Standby-Schaltungen und Trigger integrieren. Der FX60.4 ist außerdem mit dem optionalen Ashly FXC Remote Wandcontroller sowie den Fernbedienungen WR-1 und WR-1.1 kompatibel. Das konfigurierbare Energiemanagement reduziert mit einem automatischen Standby-Modus den Stromverbrauch bei längeren Signalpausen.

Typische Einsatzbereiche sind Besprechungsräume, Konferenzräume, Huddle Rooms, Klassenzimmer, Schulungsräume, Restaurants, Bars, Hotels, Verkaufsflächen, Museen und Informationskioske. Darüber hinaus eignet sich der FX60.4 für Hintergrundmusik, Sprachbeschallung, Sound Masking und kleinere Mehrzonen-Audiosysteme mit niederohmigen oder 70-/100-V-Lautsprechern.

Features

• Kompakter 4-Kanal-Class-D-Leistungsverstärker mit integriertem DSP
• 4 x 60 W Ausgangsleistung an 4 oder 8 Ohm
• Bis zu 250 W Gesamtleistung durch automatisches Power Sharing
• 2 x 120 W im 70-V- oder 100-V-Betrieb
• Bis zu 156 W pro gebrücktem 25-V-Ausgang
• Unterstützt Low-Z-, 25-V-, 70-V- und 100-V-Lautsprechersysteme
• Vier analoge Eingänge mit wählbarer Eingangsempfindlichkeit
• Symmetrische Euroblock- und unsymmetrische Cinch-Eingänge
• Digitaler Stereo-S/PDIF-Eingang und -Ausgang
• Integrierte 4-x-4-DSP-Architektur mit vier Zonen
• Flexible Mischung, Quellenwahl und Signalverteilung
• Stereo- und Mono-Konfiguration für Eingänge, Zonen und Ausgänge
• Prioritäts- und Ducking-Funktionen für Durchsagen und Warnsignale
• Eingangsempfindlichkeit für Mic, -10 dBV, +4 dBu und +14 dBu
• 5-Band-Equalizer für jeden analogen Eingang
• 10-Band-Equalizer für jeden Ausgang
• 15-Band-Equalizer für Lautsprecher-Presets
• Kompressoren, Frequenzweichen und Signalverzögerung
• FIR-Filter mit bis zu 512 Taps
• Clip-, Peak- und RMS-Limiter
• Integrierter Sinus- und Rauschgenerator
• Individuell speicherbare und importierbare Lautsprecher-Presets
• Browserbasierte Bedienoberfläche ohne Softwareinstallation
• Integrierter WLAN-Access-Point und WLAN-Client-Modus
• Ethernet-Anschluss für kabelgebundene Netzwerke
• Bedienung über Computer, Tablet oder Smartphone
• Konfigurierbare GPIO-Schnittstelle für Lautstärke, Mute, Standby und Trigger
• Kompatibel mit Ashly FXC Remote, WR-1 und WR-1.1
• Konfigurierbares Energiemanagement
• Standby-Leistungsaufnahme unter 0,5 W
• Kompaktes Half-Rack-Gehäuse
• Optionale Rack-, Wand- und Untertischmontage
• Geeignet für Konferenzräume, Schulen, Gastronomie, Hotels und kleinere Mehrzonen-Audiosysteme

Technische Daten

• Verstärkertyp: 4-Kanal-Class-D-DSP-Leistungsverstärker
• Ausgangskanäle: 4 x Low-Z oder 2 x Hi-Z
• Ausgangsleistung an 4 Ohm: 4 x 60 W
• Ausgangsleistung an 8 Ohm: 4 x 60 W
• Ausgangsleistung mit Power Sharing: bis zu 250 W an einem einzelnen Ausgang
• Gesamtsystemleistung: 250 W
• Ausgangsleistung an 25 V: bis zu 2 x 156 W, Last größer als 4 Ohm
• Ausgangsleistung an 70 V: 2 x 120 W
• Ausgangsleistung an 100 V: 2 x 120 W
• Analoge Eingangskanäle: 4
• Symmetrische Eingänge: 4 x 3,5-mm-Euroblock
• Unsymmetrische Eingänge: 4 x Cinch
• Digitale Audioeingänge: 1 x Stereo-S/PDIF, Cinch
• Digitale Audioausgänge: 1 x Stereo-S/PDIF, Cinch
• Lautsprecherausgänge: 2 x 4-poliger Euroblock
• DSP-Konfiguration: 4 Eingänge, 4 Zonen und 4 Ausgänge
• Eingangsempfindlichkeit: Mic, -10 dBV, +4 dBu oder +14 dBu
• Mikrofonbetrieb: dynamische Mikrofone, keine Phantomspeisung
• Eingangs-EQ: 5-Band
• Ausgangs-EQ: 10-Band
• Lautsprecher-EQ: 15-Band
• FIR-Filter: bis zu 512 Taps
• Ausgangs-Delay: bis zu 100 ms
• Lautsprecher-Alignment-Delay: bis zu 10 ms
• Netzwerkanschluss: 1 x RJ45 Ethernet
• WLAN: Access Point und Client-Modus
• Steuerung: browserbasierte Web-GUI
• GPIO: 8-Pin-Euroblock für Lautstärke, Mute, Standby und Trigger
• Frequenzgang: 20 Hz bis 20 kHz, ±0,5 dB
• Signal-Rausch-Abstand: größer als 106 dB, A-bewertet
• THD+N: kleiner als 0,05 %
• Ausgangsspannung: 70 Vp / 140 Vpp, unbelastet
• Ausgangsspannung gebrückt: 140 Vp / 280 Vpp, unbelastet
• Schutzschaltungen: Kurzschluss, Gleichspannung, Unterspannung, Übertemperatur und Überlastung
• Kühlung: temperaturgeregelte Lüfterkühlung
• Betriebsleistungsaufnahme: 59 W bei 1/8 Nennleistung und 4-Ohm-Last
• Thermische Verlustleistung: 98 BTU/h bei 1/8 Nennleistung und 4-Ohm-Last
• Standby-Leistungsaufnahme: kleiner als 0,5 W
• Netzteil: Universal-Schaltnetzteil mit Leistungsfaktorkorrektur
• Netzspannung: 100 bis 240 V AC, 50 bis 60 Hz
• Betriebstemperatur: 0°C bis 40°C
• Abmessungen (H x B x T): 44 x 220 x 319 mm
• Gewicht: 2,8 kg
• Bauform: Half-Rack, 1 HE hoch
• Optionales Rackmontage-Kit: FA1.2RM
• Optionale rückseitige Rackabstützung: FA2.2RM
• Optionale Wand-/Untertischhalterung: FATWB
• Optionale Fernbedienungen: Ashly FXC Remote, WR-1 und WR-1.1

Lieferumfang

• 1 x Ashly FX60.4
• 1 x Netzkabel
• Euroblock-Steckverbinder für die analogen Eingänge
• 1 x Euroblock-Steckverbinder für GPIO
• Euroblock-Steckverbinder für die Lautsprecherausgänge
• 4 x selbstklebende Gummifüße
• 1 x Dokumentationspaket

Hinweis

• Rackwinkel, Wandhalterung und Fernbedienungen sind nicht im Lieferumfang enthalten und separat erhältlich. Der FX60.4 besitzt keinen Netzschalter und ist nach dem Anschluss an das Stromnetz betriebsbereit. Der 100-V-Modus arbeitet laut Hersteller mit etwa 90 V.
