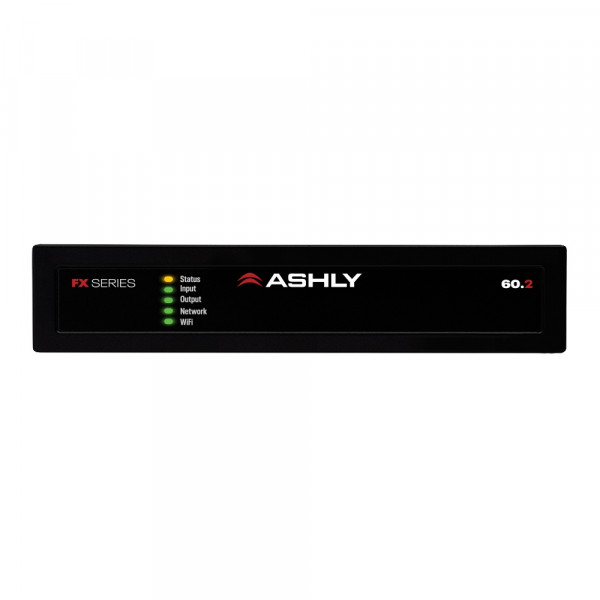

Ashly FX60.2 2-Kanal-DSP-Leistungsverstärker

Kompakter 2-Kanal-DSP-Leistungsverstärker mit 2 x 60 W, automatischem Power Sharing und flexiblem Low-Z-/70-/100-V-Betrieb. Der Ashly FX60.2 kombiniert zwei effiziente Class-D-Endstufenkanäle mit vier analogen Eingängen, umfangreicher Signalverarbeitung und einer browserbasierten Bedienoberfläche in einem platzsparenden Half-Rack-Gehäuse. Im Low-Z-Betrieb liefert der Verstärker 2 x 60 W an Lautsprechersystemen mit 4 oder 8 Ohm. Das automatische Power Sharing verteilt die verfügbare Gesamtleistung bedarfsgerecht zwischen den beiden Kanälen und ermöglicht bei asymmetrischer Belastung bis zu 120 W an einem einzelnen Ausgang. Für Festspannungsanlagen können beide Kanäle zu einem 120-W-Ausgang für 70- oder 100-V-Lautsprechersysteme kombiniert werden. Auch der Betrieb von 25-V-Systemen wird unterstützt. Vier analoge Eingänge stehen jeweils symmetrisch über Euroblock und unsymmetrisch über Cinch zur Verfügung. Die Eingangsempfindlichkeit lässt sich für Mikrofon-, Consumer- und professionelle Line-Signale konfigurieren. Ein digitaler Stereo-S/PDIF-Eingang und -Ausgang ergänzt die analogen Anschlüsse. Die Eingangssignale können gemischt, auf zwei DSP-Zonen verteilt und flexibel auf die beiden Verstärkerausgänge geroutet werden. Die integrierte DSP-Engine bietet parametrische Equalizer, Hoch- und Tiefpassfilter, Frequenzweichen, Kompressoren, Prioritäts-Ducking, Signalverzögerung und FIR-Filter mit bis zu 512 Taps. Clip-, Peak- und RMS-Limiter schützen die angeschlossenen Lautsprecher. Individuelle Lautsprecher-Presets lassen sich für jeden Ausgang erstellen, speichern, importieren und laden. Die Konfiguration erfolgt über eine intuitive Web-GUI, die direkt vom Verstärker bereitgestellt wird. Eine zusätzliche Softwareinstallation ist nicht erforderlich. Der Zugriff erfolgt über Computer, Tablet oder Smartphone und wahlweise über den integrierten WLAN-Access-Point, den WLAN-Client-Modus oder den Ethernet-Anschluss. Über die konfigurierbare GPIO-Schnittstelle lassen sich externe Lautstärkeregler, Mute-Funktionen, Standby-Schaltungen und Trigger integrieren. Der FX60.2 ist außerdem mit dem optionalen Ashly FXC Remote Wandcontroller sowie den Fernbedienungen WR-1 und WR-1.1 kompatibel. Das konfigurierbare Energiemanagement reduziert durch den automatischen Standby-Modus den Stromverbrauch bei längeren Signalpausen.

Typische Einsatzbereiche sind Besprechungsräume, Huddle Rooms, Klassenzimmer, Schulungsräume, Hotel-Lobbys, Restaurants, Bars, Verkaufsflächen, Museen und Informationskioske. Darüber hinaus eignet sich der FX60.2 für Hintergrundmusik, Sprachbeschallung, Sound Masking und kleinere Mehrzonen-Audiosysteme mit niederohmigen oder 70-/100-V-Lautsprechern.

Features

• Kompakter 2-Kanal-Class-D-Leistungsverstärker mit integriertem DSP
• 2 x 60 W Ausgangsleistung an 4 oder 8 Ohm
• Bis zu 120 W an einem Ausgang durch automatisches Power Sharing
• 1 x 120 W im 70-V- oder 100-V-Betrieb
• Unterstützt Low-Z-, 25-V-, 70-V- und 100-V-Lautsprechersysteme
• Vier analoge Eingänge mit wählbarer Mic-/Line-Empfindlichkeit
• Symmetrische Euroblock- und unsymmetrische Cinch-Eingänge
• Digitaler Stereo-S/PDIF-Eingang und -Ausgang
• Integrierte 4-x-2-DSP-Architektur mit zwei Zonen
• Flexible Mischung, Quellenwahl und Signalverteilung
• Stereo- und Mono-Konfiguration für Eingänge und Zonen
• Prioritäts- und Ducking-Funktionen für Durchsagen und Warnsignale
• Eingangsempfindlichkeit für Mic, -10 dBV, +4 dBu und +14 dBu
• 5-Band-Equalizer für jeden analogen Eingang
• 10-Band-Equalizer für jeden Ausgang
• 15-Band-Equalizer für Lautsprecher-Presets
• Kompressoren, Frequenzweichen und Signalverzögerung
• FIR-Filter mit bis zu 512 Taps
• Clip-, Peak- und RMS-Limiter
• Integrierter Sinus- und Rauschgenerator
• Individuell speicherbare und importierbare Lautsprecher-Presets
• Browserbasierte Bedienoberfläche ohne Softwareinstallation
• Integrierter WLAN-Access-Point und WLAN-Client-Modus
• Ethernet-Anschluss für kabelgebundene Netzwerke
• Bedienung über Computer, Tablet oder Smartphone
• Konfigurierbare GPIO-Schnittstelle für Lautstärke, Mute, Standby und Trigger
• Kompatibel mit Ashly FXC Remote, WR-1 und WR-1.1
• Konfigurierbares Energiemanagement
• Standby-Leistungsaufnahme unter 0,5 W
• Kompaktes Half-Rack-Gehäuse
• Optionale Rack-, Wand- und Untertischmontage
• Geeignet für Konferenzräume, Schulen, Gastronomie, Hotels und kleinere Mehrzonen-Audiosysteme

Technische Daten

• Verstärkertyp: 2-Kanal-Class-D-DSP-Leistungsverstärker
• Ausgangskanäle: 2 x Low-Z oder 1 x Hi-Z
• Ausgangsleistung an 4 Ohm: 2 x 60 W
• Ausgangsleistung an 8 Ohm: 2 x 60 W
• Ausgangsleistung bei Einzelkanalbetrieb: bis zu 120 W mit Power Sharing
• Ausgangsleistung an 16 Ohm: bis zu 120 W bei Einzelkanalbetrieb
• Ausgangsleistung an 25 V: bis zu 120 W
• Ausgangsleistung an 70 V: 1 x 120 W
• Ausgangsleistung an 100 V: 1 x 120 W
• Gesamtsystemleistung: 120 W
• Analoge Eingangskanäle: 4
• Symmetrische Eingänge: 4 x 3,5-mm-Euroblock
• Unsymmetrische Eingänge: 4 x Cinch
• Digitale Audioeingänge: 1 x Stereo-S/PDIF, Cinch
• Digitale Audioausgänge: 1 x Stereo-S/PDIF, Cinch
• Lautsprecherausgänge: Euroblock
• DSP-Konfiguration: 4 Eingänge, 2 Zonen und 2 Ausgänge
• Eingangsempfindlichkeit: Mic, -10 dBV, +4 dBu oder +14 dBu
• Mikrofonbetrieb: dynamische Mikrofone, keine Phantomspeisung
• Eingangs-EQ: 5-Band
• Ausgangs-EQ: 10-Band
• Lautsprecher-EQ: 15-Band
• FIR-Filter: bis zu 512 Taps
• Ausgangs-Delay: bis zu 100 ms
• Lautsprecher-Alignment-Delay: bis zu 10 ms
• Netzwerkanschluss: 1 x RJ45 Ethernet
• WLAN: Access Point und Client-Modus
• Steuerung: browserbasierte Web-GUI
• GPIO: 8-Pin-Euroblock für Lautstärke, Mute, Standby und Trigger
• Frequenzgang: 20 Hz bis 20 kHz, ±0,5 dB
• Signal-Rausch-Abstand: größer als 106 dB, A-bewertet
• THD+N: kleiner als 0,05 %
• Ausgangsspannung: 70 Vp / 140 Vpp, unbelastet
• Ausgangsspannung gebrückt: 140 Vp / 280 Vpp, unbelastet
• Schutzschaltungen: Kurzschluss, Gleichspannung, Unterspannung, Übertemperatur und Überlastung
• Kühlung: temperaturgeregelte Lüfterkühlung
• Betriebsleistungsaufnahme: 33 W bei 1/8 Nennleistung und 4-Ohm-Last
• Thermische Verlustleistung: 61 BTU/h bei 1/8 Nennleistung und 4-Ohm-Last
• Standby-Leistungsaufnahme: kleiner als 0,5 W
• Netzteil: Universal-Schaltnetzteil mit Leistungsfaktorkorrektur
• Netzspannung: 100 bis 240 V AC, 50 bis 60 Hz
• Abmessungen (H x B x T): 44 x 220 x 213 mm
• Gewicht: 2,0 kg
• Bauform: Half-Rack, 1 HE hoch
• Optionales Rackmontage-Kit: FA1.2RM
• Optionale rückseitige Rackabstützung: FA2.2RM
• Optionale Wand-/Untertischhalterung: FATWB
• Optionale Fernbedienungen: Ashly FXC Remote, WR-1 und WR-1.1

Lieferumfang

• 1 x Ashly FX60.2
• 1 x Netzkabel
• Euroblock-Steckverbinder für die analogen Eingänge
• 1 x Euroblock-Steckverbinder für GPIO
• Euroblock-Steckverbinder für die Lautsprecherausgänge
• 4 x selbstklebende Gummifüße
• 1 x Dokumentationspaket

Hinweis

• Rackwinkel, Wandhalterung und Fernbedienungen sind nicht im Lieferumfang enthalten und separat erhältlich. Der FX60.2 besitzt keinen Netzschalter und ist nach dem Anschluss an das Stromnetz betriebsbereit. Der 100-V-Modus arbeitet laut Hersteller mit etwa 90 V.
