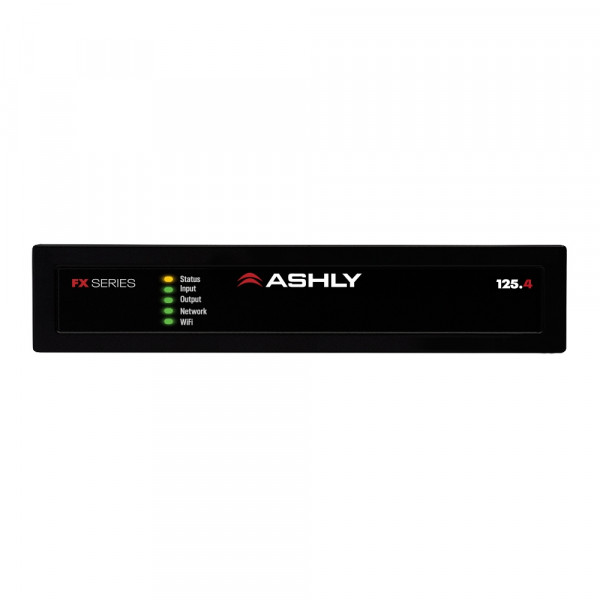

Ashly FX125.4 4-Kanal-DSP-Leistungsverstärker

Kompakter 4-Kanal-DSP-Leistungsverstärker mit 4 x 125 W, Low-Z-/70-/100-V-Betrieb und dynamischem Power Sharing. Der Ashly FX125.4 kombiniert vier Class-D-Verstärkerkanäle mit umfangreicher Signalverarbeitung, flexibler Audioverteilung und einer browserbasierten Bedienoberfläche in einem platzsparenden Half-Rack-Gehäuse. Im Low-Z-Betrieb liefert der Verstärker 4 x 125 W an Lautsprechersystemen mit 4 oder 8 Ohm. Für 70-V- und 100-V-Installationen können jeweils zwei benachbarte Kanäle gebrückt werden, sodass zwei Ausgänge mit jeweils 250 W zur Verfügung stehen. Auch der Betrieb von 25-V-Lautsprechersystemen ist möglich. Das automatische Power Sharing verteilt die verfügbare Leistung innerhalb der beiden Kanalpaare bedarfsgerecht. Benötigt ein Kanal vorübergehend mehr Leistung, kann ungenutzte Leistung des zweiten Kanals automatisch bereitgestellt werden. Dadurch sind im Low-Z-Betrieb kurzzeitig bis zu 250 W an einem einzelnen Ausgang möglich. Vier analoge Mic-/Line-Eingänge stehen sowohl symmetrisch über Euroblock als auch unsymmetrisch über Cinch zur Verfügung. Ergänzt werden sie durch einen digitalen Stereo-S/PDIF-Eingang und -Ausgang. Die Eingangssignale können gemischt, auf vier unabhängig konfigurierbare Zonen verteilt und anschließend flexibel auf die vier Verstärkerausgänge geroutet werden. Die integrierte DSP-Engine bietet umfangreiche Funktionen zur Bearbeitung von Eingängen, Zonen, Ausgängen und Lautsprechern. Dazu gehören parametrische Equalizer, Hoch- und Tiefpassfilter, Frequenzweichen, Kompressoren, Ducking, Signalverzögerung, FIR-Filter sowie Clip-, Peak- und RMS-Limiter. Individuelle Lautsprecher-Presets lassen sich für jeden Ausgang separat erstellen, speichern, importieren und laden. Die Konfiguration erfolgt über eine intuitive Web-GUI, die direkt vom Verstärker bereitgestellt wird. Eine zusätzliche Softwareinstallation ist nicht erforderlich. Der Zugriff ist über Computer, Tablet oder Smartphone möglich und erfolgt wahlweise über den integrierten WLAN-Hotspot oder den Gigabit-Ethernet-Anschluss. Über die konfigurierbare GPIO-Schnittstelle lassen sich externe Lautstärkeregler, Mute-Funktionen, Standby-Schaltungen und Steuerkontakte integrieren. Zusätzlich ist der FX125.4 mit dem separat erhältlichen Ashly FXC Remote Wandcontroller sowie den passiven Fernbedienungen WR-1 und WR-1.1 kompatibel. Das konfigurierbare Energiemanagement mit automatischem Standby reduziert den Stromverbrauch bei längeren Signalpausen.

Typische Einsatzbereiche sind Besprechungsräume, Konferenzräume, Huddle Rooms, Klassenzimmer, Schulungsräume, Restaurants, Bars, Hotels und Verkaufsflächen. Darüber hinaus eignet sich der FX125.4 für Mehrzonen-Beschallung, Hintergrundmusik, Sprachbeschallung, Sound Masking, Museen, Informationskioske, Messestände, Gebetsstätten und kleinere Veranstaltungsräume.

Features

• Kompakter 4-Kanal-Class-D-Leistungsverstärker mit integriertem DSP
• 4 x 125 W Ausgangsleistung an 4 oder 8 Ohm
• 2 x 250 W im gebrückten 70-V- oder 100-V-Betrieb
• Automatisches Power Sharing innerhalb der Kanalpaare
• Bis zu 250 W an einem einzelnen Low-Z-Ausgang
• Unterstützt Low-Z-, 25-V-, 70-V- und 100-V-Lautsprechersysteme
• Vier symmetrische Mic-/Line-Eingänge über Euroblock
• Vier unsymmetrische Analogeingänge über Cinch
• Digitaler Stereo-S/PDIF-Eingang und -Ausgang
• Vier konfigurierbare DSP-Zonen
• Flexible Mischung, Quellenwahl und Signalverteilung
• Stereo- und Mono-Konfiguration für Eingänge, Zonen und Ausgänge
• Prioritäts- und Ducking-Funktionen für Durchsagen und Warnsignale
• Einstellbare Eingangsempfindlichkeit für Mic, -10 dBV, +4 dBu und +14 dBu
• Parametrische Equalizer für Eingänge, Ausgänge und Lautsprecher-Presets
• Kompressoren, Frequenzweichen und Signalverzögerung
• FIR-Filter mit bis zu 512 Taps
• Clip-, Peak- und RMS-Limiter
• Integrierter Sinus- und Rauschgenerator
• Individuell speicherbare und importierbare Lautsprecher-Presets
• Ausgangsmodus für jeden Kanal beziehungsweise jedes Kanalpaar konfigurierbar
• Browserbasierte Bedienoberfläche ohne Softwareinstallation
• Integrierter WLAN-Hotspot
• Gigabit-Ethernet-Anschluss
• Bedienung über Computer, Tablet oder Smartphone
• Konfigurierbare GPIO-Schnittstelle für Lautstärke, Mute, Standby und Trigger
• Kompatibel mit Ashly FXC Remote, WR-1 und WR-1.1
• Automatisches und manuelles Energiemanagement
• Standby-Leistungsaufnahme unter 0,5 W
• Kompaktes Half-Rack-Gehäuse
• Optionale Rack-, Wand- und Untertischmontage
• Geeignet für Konferenzräume, Schulen, Gastronomie, Hotels, Verkaufsflächen und Mehrzonen-Audiosysteme

Technische Daten

• Verstärkertyp: 4-Kanal-Class-D-DSP-Leistungsverstärker
• Low-Z-Ausgänge: 4
• Hi-Z-Ausgänge: 2, gebrückt
• Ausgangsleistung Low-Z: 4 x 125 W an 4 oder 8 Ohm
• Ausgangsleistung Hi-Z: 2 x 250 W an 70 V oder 100 V
• Ausgangsleistung mit Power Sharing: bis zu 250 W an einem einzelnen Low-Z-Ausgang
• Ausgangsleistung an 25 V: maximal 156 W bei Power Sharing und einer Last über 4 Ohm
• Ausgangsleistung an 16 Ohm: 125 W bei Betrieb eines einzelnen Kanals
• Analoge Eingänge: 4 x symmetrisch Mic/Line, 3,5-mm-Euroblock
• Unsymmetrische Eingänge: 4 x Cinch
• Digitale Audioeingänge: 1 x Stereo-S/PDIF, Cinch
• Digitale Audioausgänge: 1 x Stereo-S/PDIF, Cinch
• Lautsprecherausgänge: Euroblock
• DSP-Konfiguration: 4 Eingänge, 4 Zonen und 4 Ausgänge
• Eingangsempfindlichkeit: Mic, -10 dBV, +4 dBu oder +14 dBu
• Eingangs-EQ: 5-Band
• Ausgangs-EQ: 10-Band
• Lautsprecher-EQ: 15-Band
• FIR-Filter: bis zu 512 Taps
• Ausgangs-Delay: bis zu 100 ms
• Lautsprecher-Alignment-Delay: bis zu 10 ms
• Netzwerkanschluss: 1 x RJ45 Ethernet
• Netzwerkstandard: 100/1000BASE-T
• WLAN: integrierter Wireless Access Point
• Steuerung: browserbasierte Web-GUI
• GPIO: Euroblock-Anschluss für Lautstärkesteuerung, Mute, Standby und Trigger
• Frequenzgang: 20 Hz bis 20 kHz, ±0,5 dB
• Signal-Rausch-Abstand: größer als 106 dB, A-bewertet
• THD+N: kleiner als 0,05 %
• Ausgangsspannung: 70 Vp / 140 Vpp, unbelastet
• Ausgangsspannung gebrückt: 140 Vp / 280 Vpp, unbelastet
• Schutzschaltungen: Kurzschluss, Gleichspannung, Unterspannung, Übertemperatur und Überlastung
• Kühlung: Lüfterkühlung
• Betriebstemperatur: 0°C bis 40°C
• Betriebsleistungsaufnahme: 107 W bei 1/8 Nennleistung und 4-Ohm-Last
• Standby-Leistungsaufnahme: kleiner als 0,5 W
• Netzteil: Universal-Schaltnetzteil mit Leistungsfaktorkorrektur
• Netzspannung: 100 bis 240 V AC, 50 bis 60 Hz
• Abmessungen (H x B x T): 44 x 220 x 319 mm
• Gewicht: 2,8 kg
• Bauform: Half-Rack, 1 HE hoch
• Optionales Rackmontage-Kit: FA1.2RM
• Optionale rückseitige Rackabstützung: FA2.2RM
• Optionale Wand-/Untertischhalterung: FATWB
• Optionale Fernbedienungen: Ashly FXC Remote, WR-1 und WR-1.1

Lieferumfang

• 1 x Ashly FX125.4
• 1 x Netzkabel
• Euroblock-Steckverbinder für die analogen Eingänge
• 1 x Euroblock-Steckverbinder für GPIO
• Euroblock-Steckverbinder für die Lautsprecherausgänge
• 4 x selbstklebende Gummifüße
• 1 x Dokumentationspaket

Hinweis

• Rackwinkel, Wandhalterung und Fernbedienungen sind nicht im Lieferumfang enthalten und separat erhältlich
