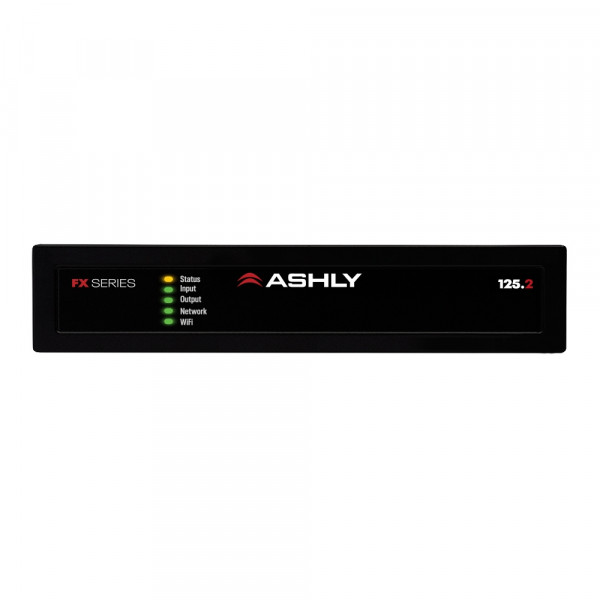

Ashly FX125.2 2-Kanal-DSP-Leistungsverstärker

Kompakter 2-Kanal-DSP-Leistungsverstärker mit 2 x 125 W, flexibler Low-Z-/70-/100-V-Ausgabe und integriertem WLAN. Der Ashly FX125.2 kombiniert einen leistungsfähigen Class-D-Verstärker mit umfangreicher Signalverarbeitung, einer 4-x-2-DSP-Architektur und einer browserbasierten Bedienoberfläche in einem platzsparenden Half-Rack-Gehäuse. Die beiden Verstärkerkanäle liefern jeweils 125 W an niederohmigen Lautsprechersystemen mit 4 oder 8 Ohm. Alternativ können beide Kanäle gebrückt werden, um eine 70-V- oder 100-V-Lautsprecherlinie mit bis zu 250 W zu betreiben. Das dynamische Power Sharing verteilt die verfügbare Gesamtleistung bedarfsgerecht zwischen den Kanälen und ermöglicht bei asymmetrischer Belastung bis zu 250 W an einem einzelnen Low-Z-Ausgang. Vier analoge Mic-/Line-Eingänge stehen jeweils als symmetrischer Euroblock-Anschluss und unsymmetrischer Cinch-Eingang zur Verfügung. Zusätzlich besitzt der Verstärker einen digitalen Stereo-S/PDIF-Eingang und -Ausgang. Die Eingangssignale können flexibel gemischt, auf vier DSP-Zonen verteilt und anschließend auf die beiden Verstärkerausgänge geroutet werden. Die integrierte DSP-Engine bietet umfangreiche Funktionen für die Bearbeitung von Eingängen, Zonen, Ausgängen und Lautsprechern. Dazu gehören parametrische Equalizer, Kompressoren, Frequenzweichen, FIR-Filter, Polaritätsumschaltung, Signalverzögerung sowie Clip-, Peak- und RMS-Limiter. Individuelle Lautsprecher-Presets lassen sich erstellen, speichern, importieren und für jeden Ausgang getrennt laden.

Die Konfiguration erfolgt über eine intuitive Web-GUI, die direkt im Verstärker bereitgestellt wird. Der Zugriff ist ohne zusätzliche Software über einen Computer, ein Tablet oder ein Smartphone möglich. Die Verbindung erfolgt wahlweise über den integrierten WLAN-Hotspot oder den Ethernet-Anschluss. Für die Einbindung in größere Netzwerke können DHCP oder eine statische IP-Konfiguration verwendet werden. Über die konfigurierbare GPIO-Schnittstelle lassen sich externe Lautstärkeregler, Mute- und Standby-Schaltungen sowie Steuerkontakte integrieren. Der FX125.2 ist außerdem mit dem separat erhältlichen Ashly FXC Remote Wandcontroller kompatibel. Ein konfigurierbares Energiemanagement mit automatischem Standby reduziert den Stromverbrauch bei längeren Signalpausen.

Typische Einsatzbereiche sind Besprechungsräume, Huddle Rooms, Klassenzimmer, Schulungsräume, Verkaufsflächen, Restaurants, Bars, Hotels, Museen, Informationskioske und Messestände. Darüber hinaus eignet sich der FX125.2 für Hintergrundmusiksysteme, kleinere Mehrzonen-Audioanlagen, Sprachbeschallung, Sound-Masking-Anwendungen, Gebetsstätten und kleinere Veranstaltungs- oder Konferenzräume.

Features

• Kompakter 2-Kanal-Class-D-Leistungsverstärker mit integriertem DSP
• 2 x 125 W Ausgangsleistung an 4 oder 8 Ohm
• 1 x 250 W bei gebrücktem 70-V- oder 100-V-Betrieb
• Dynamisches Power Sharing mit bis zu 250 W an einem Low-Z-Ausgang
• Unterstützt niederohmige Lautsprecher sowie 25-V-, 70-V- und 100-V-Systeme
• Vier symmetrische Mic-/Line-Eingänge über Euroblock
• Vier unsymmetrische Analogeingänge über Cinch
• Digitaler Stereo-S/PDIF-Eingang und -Ausgang
• Integrierter 4-x-2-DSP mit vier konfigurierbaren Zonen
• Flexible Signalverteilung, Mischung und Quellenwahl
• Einstellbare Eingangsempfindlichkeit für Mikrofon-, -10-dBV-, +4-dBu- und +14-dBu-Signale
• Parametrische Equalizer für Eingänge, Ausgänge und Lautsprecher-Presets
• Kompressoren, Frequenzweichen und Signalverzögerung
• FIR-Filter mit bis zu 512 Taps
• Clip-, Peak- und RMS-Limiter
• Individuell speicherbare und importierbare Lautsprecher-Presets
• Low-Z-, 70-V-, 100-V- und Brückenbetrieb per Software konfigurierbar
• Browserbasierte Bedienoberfläche ohne Softwareinstallation
• Integrierter WLAN-Hotspot
• Ethernet-Anschluss für kabelgebundene Netzwerke
• Bedienung über Computer, Tablet oder Smartphone
• Konfigurierbare GPIO-Schnittstelle für Lautstärke, Mute, Standby und Trigger
• Kompatibel mit dem optionalen Ashly FXC Remote Wandcontroller
• Automatisches und manuelles Energiemanagement
• Standby-Leistungsaufnahme unter 0,5 W
• Statusanzeigen für Verstärker, Eingänge, Ausgänge, WLAN und Netzwerk
• Kompaktes Half-Rack-Gehäuse
• Optionale Rack-, Wand- und Untertischmontage
• Geeignet für Konferenzräume, Schulen, Hotels, Gastronomie, Verkaufsflächen, Museen und Mehrzonen-Audioanlagen

Technische Daten

• Verstärkertyp: 2-Kanal-Class-D-DSP-Leistungsverstärker
• Ausgangskanäle: 2 x Low-Z oder 1 x Hi-Z
• Ausgangsleistung Low-Z: 2 x 125 W an 4 oder 8 Ohm
• Ausgangsleistung Hi-Z: 1 x 250 W an 70 V oder 100 V, gebrückt
• Ausgangsleistung bei Power Sharing: bis zu 250 W an einem Low-Z-Ausgang
• Ausgangsleistung an 25 V bei Power Sharing: maximal 156 W, Last größer als 4 Ohm
• Ausgangsleistung an 16 Ohm: 125 W, ein Kanal betrieben
• Analoge Eingänge: 4 x symmetrisch Mic/Line, 3,5-mm-Euroblock
• Unsymmetrische Eingänge: 4 x Cinch
• Digitale Audioeingänge: 1 x Stereo-S/PDIF, Cinch
• Digitale Audioausgänge: 1 x Stereo-S/PDIF, Cinch
• Lautsprecherausgänge: Euroblock
• DSP-Konfiguration: 4 Eingänge, 4 Zonen, 2 Ausgänge
• Eingangsempfindlichkeit: Mic, -10 dBV, +4 dBu oder +14 dBu
• Eingangs-EQ: 5-Band
• Ausgangs-EQ: 10-Band
• Lautsprecher-EQ: 15-Band
• FIR-Filter: bis zu 512 Taps
• Ausgangs-Delay: bis zu 100 ms
• Lautsprecher-Alignment-Delay: bis zu 10 ms
• Netzwerkanschluss: 1 x RJ45 Ethernet
• Netzwerkstandard: 100/1000BASE-T
• WLAN: integrierter Wireless Access Point
• Steuerung: browserbasierte Web-GUI
• GPIO: Euroblock-Anschluss für Lautstärkesteuerung, Mute, Standby und Trigger
• Frequenzgang: 20 Hz bis 20 kHz, ±0,5 dB
• Signal-Rausch-Abstand: größer als 106 dB, A-bewertet
• THD+N: kleiner als 0,05 %
• Ausgangsspannung: 70 Vp / 140 Vpp, unbelastet
• Ausgangsspannung gebrückt: 140 Vp / 280 Vpp, unbelastet
• Schutzschaltungen: Kurzschluss, DC, Unterspannung, Übertemperatur und Überlastung
• Kühlung: Lüfterkühlung
• Betriebstemperatur: 0°C bis 40°C
• Betriebsleistungsaufnahme: 54 W bei 1/8 Nennleistung und 4-Ohm-Last
• Standby-Leistungsaufnahme: kleiner als 0,5 W
• Netzteil: Universal-Schaltnetzteil mit Leistungsfaktorkorrektur
• Netzspannung: 100 bis 240 V AC, 50 bis 60 Hz
• Abmessungen (H x B x T): 44 x 220 x 213 mm
• Gewicht: 2,0 kg
• Bauform: Half-Rack, 1 HE hoch
• Optionales Rackmontage-Kit: FA1.2RM
• Optionale rückseitige Rackabstützung: FA2.2RM
• Optionale Wand-/Untertischhalterung: FATWB
• Optionale Fernbedienungen: Ashly FXC Remote, WR-1 und WR-1.1

Lieferumfang

• 1 x Ashly FX125.2
• 1 x Netzkabel
• Euroblock-Steckverbinder für die analogen Eingänge
• 1 x Euroblock-Steckverbinder für GPIO
• Euroblock-Steckverbinder für die Lautsprecherausgänge
• 4 x selbstklebende Gummifüße
• 1 x Dokumentationspaket

Hinweis

• Rackwinkel, Wandhalterung und Fernbedienungen sind nicht im Lieferumfang enthalten und separat erhältlich.
